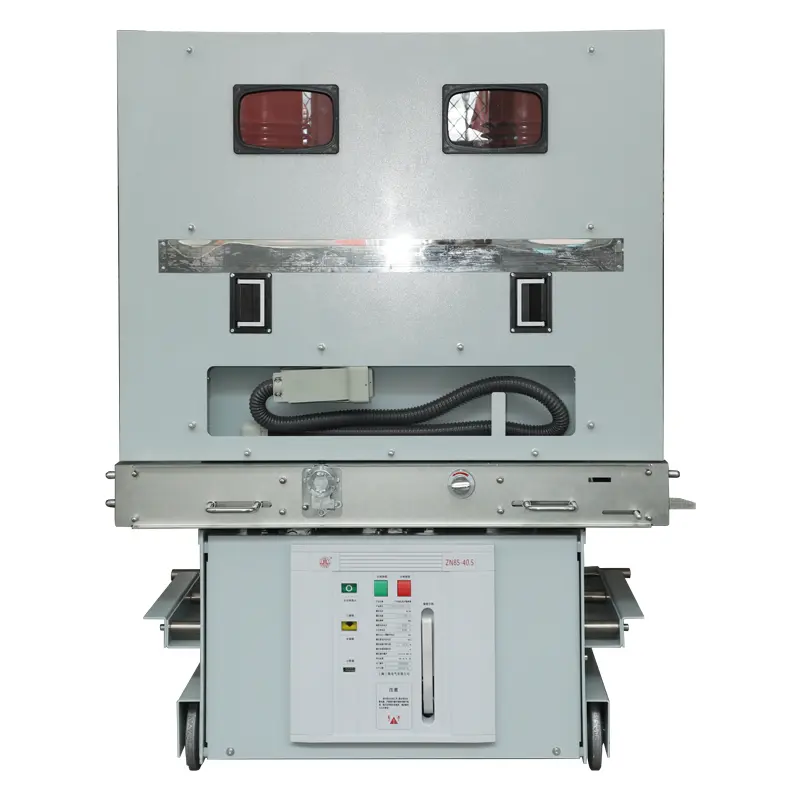

HV sisevaakum kaitselüliti

SanGao HV sisevaakumkaitselüliti kasutab tugevat isolatsioonistruktuuri ja täiustatud epoksiidist tihendustehnoloogiat, et ühendada esimest korda orgaaniliselt vaakumkaare kustutuskambrid, peamised elektriahelad, isolatsioonitoed ja muud komponendid integreeritud suletud poolusse. Lahendati edukalt vaakumkaitselülitite keskkonnataluvuse probleemi põhimõtteliselt, muutes nende kasutamise laiemaks.

Integreeritud tahke suletud poolus kasutab isekonvektsioonitehnoloogiat, lahendades nutikalt tahkete isolatsioonikonstruktsioonide põhjustatud soojuse hajumise probleemi VBR (VS1) -12 seeria tahke suletud siseruumide kõrgepinge vaakumkaitselüliti on kaitselüliti, mis realiseerib Hiinas hooldusvaba kontseptsiooni.

Selle pika elueaga HV Indoor Vacuum Circuit Breaker kaare kustutuskambri ja epoksüvalu tihendustehnoloogia tagab suletud pooluse hooldusvaba integreerimise ning kasutatav kõrge töökindlusega püsimagneti töömehhanism tagab töömehhanismi hooldusvaba töö. Elektrooniline juhtosa loobub traditsioonilisest lisalülitist ja asendab selle fotoelektrilise läheduslülitiga ning võtab kasutusele täiselektroonilise toiteallika ja intelligentse juhtseadme, et tagada elektroonilise juhtosa hooldusvaba töö.

HV sisevaakumkaitselüliti on siseruumides olev jaotusseade kolmefaasiliste vahelduvvoolu 50 Hz toitesüsteemide jaoks nimipingega 12 kV. See toimib tööstus- ja kaevandusettevõtete elektrivõrgu seadmete ja elektriseadmete kaitse- ja juhtimisseadmena. Sobib kohtadesse, mis nõuavad sagedast töötamist nimitöövooluga või mitmekordse lühisvoolu lahtiühendamisega.

Kaitselüliti kasutab töömehhanismi ja kaitselüliti korpuse integreeritud konstruktsiooni, mida saab kasutada fikseeritud paigaldusüksusena või varustada spetsiaalse tõukemehhanismiga käsikäruüksuse moodustamiseks.

HV sisevaakumkaitselüliti sobib kolmefaasilistele vahelduvvoolusüsteemidele nimipingega 12KV ja sagedusega 50Hz. Seda saab laialdaselt kasutada elektrijaamades, alajaamades, naftakeemiatööstuses, metallurgias, tootmislennujaamades ja elamupiirkondades elektriseadmete juhtimis- ja kaitseseadmena. See sobib eriti hästi kohtadesse, kus nimivoolu all on sagedane töö või mitu lühisvoolu lahti ühendatud. Seda saab paigaldada siseõhu isolatsiooniga lülitusseadmetesse (nt KYN28 ja KYN96) kasutamise toetamiseks. Kaitselüliti vastab GB1984 "Kõrgepinge vahelduvvoolu kaitselülitid", JB Factory T3855 "Kõrgepinge vahelduvvoolu vaakumkaitselülitid", DL/T 403 "Tehnilised tingimused 12KV ~ 40,5 kV kõrgepinge-vaakumlülitite tellimise tehnilistele tingimustele, nagu vastavad vooluringide, kõrgepinge-vaakumlülitite standardid" nõuetele. IEC62271-100.

Kasutuskeskkond:

Keskkonna temperatuur: mitte kõrgem kui +40C, mitte madalam kui -15 ℃ (hoiustamine ja transport lubatud temperatuuril -30% C);

Kõrgus: mitte üle 2000 m;

Suhteline õhuniiskus: päeva keskmine mitte üle 95%, kuu keskmine mitte üle 90%, päeva keskmine küllastunud auru rõhk mitte üle 2,2x10 MPa, kuu keskmine mitte üle 1,8x10 ° MPa:

Seismiline intensiivsus: mitte üle 8. taseme;

Koht, kus pole tulekahju, plahvatust, tõsist reostust, keemilist korrosiooni ja tugevat vibratsiooni.
