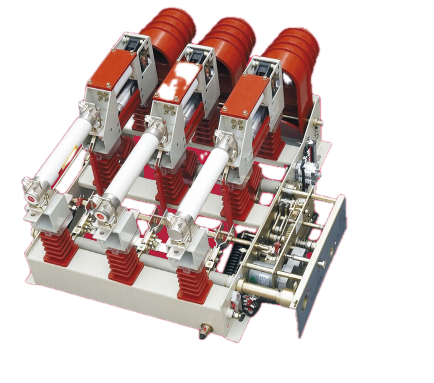

Siseruumide vahelduvvoolu kõrgepinge vaakumkoormuskaitse maanduslülitiga

Hiina tarnija ja tootja SanGao Electric siseruumide vahelduvvoolu kõrgepinge vaakumkoormuskaitse koos maanduslülitiga on tehniliselt usaldusväärne ja kulutõhus jaotuslahendus. Nimetatud 12 kV ja 630 A, 20 kA lühiajalise taluvusvõimega seadet kasutatakse kolmefaasiliste vahelduvvoolu 50 Hz süsteemide vooluahela turvaliseks ühendamiseks ja lahtiühendamiseks, mis sobib linna ring-peaseadmete, tööstuslike toitekilpide, trafode sissevooluseadmete ja maapiirkondade jaotuspunktide jaoks.

Saada päring

Tootekirjeldus

Sangao maanduslülitiga siseruumide vahelduvvoolu kõrgepinge vaakumkoormuslüliti sobib kolmefaasilise AC50 Hz ringvõrgu või terminali toiteallika ja tööstuslike elektriseadmete jaoks, seda kasutatakse peamiselt koormuse juhtimiseks ja lühisekaitseks. Koormuse katkestuslüliti loob ja katkestab koormusvoolu, suletud ahela voolu, tühivoolutrafo ja kaabli laadimisvoolu. Kombinatsioon võib katkestada igasuguse voolu kuni lühise nimivooluni. Otsese toimega isolatsioonikaugus ja kaarekustutuskamber on ühendatud käsitsi ja elektrilise funktsiooniga. Selle ainulaadne ajamimehhanism võimaldab kaarekustutuskambril kanda kõrget pinget ainult sulgemise ja valmistamise hetkel, mis tagab väikese mahu ja kerge kaalu.

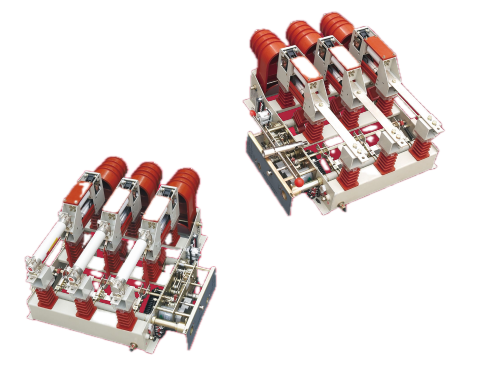

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

Mis on vaakumkoormuse kaitselüliti?

See maanduslülitiga siseruumide vahelduvvoolu kõrgepinge vaakumkoormuslüliti on kolmefaasiline vahelduvvoolu 50 Hz siseruumides lülitusseade ringvõrgu, terminali toiteallika ja tööstusseadmete rakenduste jaoks. Seade kasutab kaare kustutamiseks vaakumkatkestit ja vedruga töömehhanismi (käsitsi või elektriline). Valikuline mehaanilise blokeeringu ja maandusluugiga maanduslüliti tagab hoolduseks nähtava isolatsiooni. Kui koost on varustatud kaitsmetega, katkestab see lühisvoolu löögitihvti abil. Nimipinge 12 kV, nimivool 630 A, lühiajaline vastupidavusvool 20 kA.

Toote funktsioonid

Koormusvoolu lülitamine

Sisemine vahelduvvoolu kõrgepinge vaakumkoormuskaitse koos maanduslülitiga tekitab ja katkestab tavalistes töötingimustes kuni 630A koormusvoolu, mis katab tüüpilised toite- ja trafokoormused.

Suletud ahela voolu lülitus

Lülitab suletud ahelaga voolu ringvõrgu konfiguratsioonides, võimaldades koormuse ülekandmist toiteallikate vahel, ilma et see katkestaks tarnimist allvoolu klientidele.

Koormusvaba trafo voolu lülitus

Meie välistingimustes töötav kõrgepinge lahtiühendav vaakum-koormuslüliti tekitab ja katkestab kuni 1600 kVA võimsusega trafode tühivoolu, mis vastab jaotustrafode magnetiseerivale sisend- ja püsiseisundi ergutusvoolu tasemele.

Kaabli laadimisvoolu lülitamine

Loob ja katkestab kaabli laadimisvoolu maa-aluste või õhuliinide kaabliosade jaoks, võimaldades kaablisööturite pinget ja pinget välja lülitada.

Lühisekaitse (kaitsmetega)

Voolupiiravate kaitsmetega konfigureerimisel käivitab kaitsme kaitselüliti mehhanism lüliti väljalülitusriba, avades vea tuvastamisel kõik kolm faasi. Koost võib katkestada mis tahes voolu kuni lühise nimiväärtuseni, pakkudes sekundaarset kaitsekihti, kus ülesvoolu kaitselülitid või releed on peamised rikete kõrvaldamise seadmed.

Hooldus isolatsioon

Integreeritud maanduslüliti, kui see on suletud, tagab nähtava maandusühenduse koormuse poolel. Maandusluuk blokeerib füüsiliselt juurdepääsu pinge all olevatele osadele, võimaldades hoolduspersonalil kontrollida isolatsiooni ja töötada ohutult allavoolu seadmetega.

Koormuskaitselüliti vs vaakumkaitselüliti

Funktsioon	Koormuse katkestuse lüliti (see seade)	Vaakumkaitselüliti (VCB)
Tavaline koormusvoolu lülitus	Jah	Jah
Lühise rikkevoolu katkestus	Ei (ainult kaitsme kombinatsiooniga)	Jah (kuni purunemisvõimeni)
Integreeritud maanduslüliti	Standardne valik	Ei ole tüüpiline; vaja eraldi maanduslülitit
Tüüpiline rakendus	Söötur, ring-peatus, trafo sisend, kus rikkekaitse on ülesvoolu	Peamine kaitseseade sööturitele ja trafodele
Maksumus	Madalam	Kõrgem

Tehnilised parameetrid

Parameeter	Väärtus	Tõlgendamine
Nimipinge	12 kV	Ühildub standardsete 10–12 kV jaotusvõrkudega kogu maailmas.
Nimivool	630 A	Toetab tüüpilisi toite- ja trafokoormusi kuni 10 MVA 10 kV juures.
Lühiajaline vastupidavus voolule	20 kA (4 s)	Võimeline kandma rikkevoolu, kuni ülesvoolu kaitse tõrke kõrvaldab.
Maanduslüliti	Valikuline (tähisega D)	Pakub integreeritud maandust koos tootmisvõimsusega.
Töömehhanism	Vedrumehhanism (tähisega /T)	Toetab käsitsi ja elektrilist tööd; kohapeal tõestatud töökindlus.

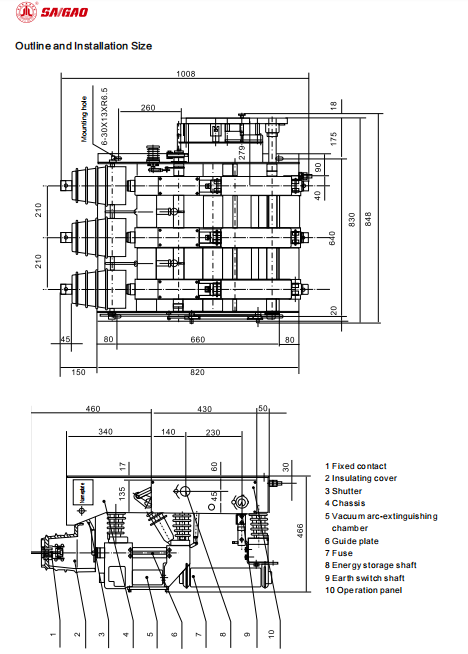

Struktuurne projekteerimine

Otsese toimega isolatsioonikaugus ja kaarekustutuskambri ühendus
Isolatsioonipilu ja vaakumkatkesti on mehaaniliselt ühendatud, et töötada ühe liigutusega. See tagab, et nähtava katkestusega kaasneb alati täielikult avatud katkestus.

Ajami mehhanism

Katkestajal on pinge ainult sulgemise ja avamise hetkel, vähendades vaakumkambri elektrilist pinget. See võimaldab kompaktsemat katkestust ja pikendab kontakti eluiga.

Maandusluuk

Fikseeritud ja liikuvate kontakttorude vahele on paigutatud metallist katik, mis on lukustatud maanduslülitiga. Kui maanduslüliti on suletud, isoleerib katik füüsiliselt pinge all olevad osad, tagades hoolduseks nähtava ja kontrollitava maandusühenduse.

Mehaaniline blokeering

Takistab maanduslüliti sulgemist, kui põhikontaktid pole avatud, ja takistab põhikontaktide avamist, kui maanduslüliti on suletud.

Rakendusväljad

Maanduslülitiga siseruumides kasutataval vahelduvvoolu kõrgepinge vaakumkoormuslülitil on suurepärane ühilduvus:

1. Linnaringi põhiseadmed (RMU-d) sektsioonide jaotamiseks ja koormuse ümberlülitamiseks.

2. Trafo sissevoolupaneelid ja toitekapid tööstuslikus jaotuses.

3. Terminali toitepunktid radiaalvõrkudes.

4. Maapiirkonna jaotusvõrgud – seadet saab kasutada pikkade toitetorude sektsioonideks, vähendades katkestuspiirkondi ja võimaldades pinget reguleerida kondensaatorpatarei lülituse kaudu.

5. Sisepaigaldised metallist suletud jaotusseadmetes; vaakumtehnoloogia välistab SF6 gaasi kasutamise ja sellega seotud keskkonnaprobleemid.

Ettevõtte profiil ja tootmisvõimsus

Rajatised: 10-mü (6667 m²) ala Liushis, Zhejiangis, kus on 10 000 m² tootmispinda.

Tööjõud: 120 töötajat, sealhulgas 20 keskmisest kuni kõrgema taseme tehnikaspetsialisti. Registreeritud kapital 81,68 miljonit RMB, koguvara ligikaudu 200 miljonit RMB.

Sertifikaadid: ISO 9001:2008 (kvaliteet), ISO 14001 (keskkond), ISO 45001 (töötervishoid ja tööohutus).

Protsessi juhtimine: materjalide hankimise, tootmise ja jälgitavuse ERP-süsteem. Rutiinne testimine hõlmab iga seadme dielektrilise vastupidavuse, mehaanilise töö ja kontakti takistuse kontrollimist.

Tehnilised partnerlussuhted: Koostöö Xi'an Senyuani, Pekingi elektriuuringute instituudi ja Xi'ani kõrgepingeuuringute instituudiga tüübikatsetuste ja standardite järgimise alal.

KKK

1. küsimus: kas see sisemine vahelduvvoolu kõrgepinge vaakumkoormuskaitse koos maanduslülitiga võib asendada vaakumkaitselülitit?
Ei. See on mõeldud ainult koormuse ümberlülitamiseks. Lühisekaitseks peab see olema ühendatud kaitsmetega või tuginema ülesvoolu kaitselülititele.

Q2: Millist hooldust on vaja vaakumkatkesti jaoks?
Vaakumkatkesti on tihendatud ja hooldusvaba. Rutiinsed kontrollid hõlmavad mehaanilist tööd, määrimist ja blokeeringu kontrollimist.

Q3: kas maanduslüliti on standardne või valikuline?
Maanduslüliti on valikuline (tähisega D). Kui see on ette nähtud, on see ohutuks hoolduseks mehaaniliselt põhikontaktidega blokeeritud.

Q4: milline on tüüpiline tarneaeg ja kohandamisvõimalus?
Vedrumehhanismi ja maanduslülitiga standardseadmed tarnitakse 4–6 nädala jooksul. Kohandused (abikontaktid, kinnitus, mehhanismi modifikatsioonid) on saadaval nõudmisel.

Tehnilised parameetrid

Allpool saate kontrollida meie käsikäru tüüpi vaakumkoormuse katkestuslüliti ja lahtiühendamislüliti kombinatsiooni parameetriandmete kahte versiooni:

Sangao maanduslülitiga siseruumide vahelduvvoolu kõrgepinge vaakumkoormuslüliti sobib kolmefaasilise AC50Hz ringvõrgu või terminali toiteallika ja tööstuslike elektriseadmete jaoks, seda kasutatakse peamiselt koormuse juhtimiseks ja lühisekaitseks. Koormuse katkestuslüliti loob ja katkestab koormusvoolu, suletud ahelaga voolu, tühivoolutrafo ja kaabli laadimisvoolu. Kombinatsioon võib katkestada igasuguse voolu kuni lühise nimivooluni. Otsese toimega isolatsioonikaugus ja kaarekustutuskamber on ühendatud käsitsi ja elektrilise funktsiooniga. Selle ainulaadne ajamimehhanism võimaldab kaarekustutuskambril kanda kõrget pinget ainult sulgemise ja valmistamise hetkel, mis tagab väikese mahu ja kerge kaalu.

Ei.	Üksus	Üksus	SG25-12D/T630-20	SG25-12DR/T125-31.5
1	Nimipinge	KV	12	12
2	Nimisagedus	HZ	50	50
3	Nimivool	A	630	125
4	1min võimsuse sagedust taluma pinget Pikseimpulss taluma pinget	KV	Kaarkustutuskambri avanemiskaugus: 30, faas-faas 42; üle eralduskauguse 48 faasist faasini 75; üle isolatsioonikauguse 85	Kaarkustutuskambri avanemiskaugus: 30, faas-faas 42; üle eralduskauguse 48 faasist faasini 75; üle isolatsioonikauguse 85
5	Dünaamiline nimivool (tipp)	KA	50	-
6	4S termilise stabiilsuse vool	KA	20	-
7	Nimetatud aktiivne koormuse katkestusvool	A	630	125
8	Nimetatud suletud ahelaga katkestusvool	A	630	125
9	Kaabli laadimise nimivoolu katkestusvool	A	10	10
10	Koormusvaba trafo katkestusvõime	KVA	1250	1250
11	Nominaalne lühise katkestusvool	KA	-	31.5
12	Nimiülekandevool, nimivastuvõtuvool	A	-	2000
13	Kaitsme mudel	-	SDLAJ-12	SFLAJ-12
14	Ründaja väljundenergia	J	-	2-5 (keskmine)
15	Lühise nimivool	KA	50	50
16	Maanduslüliti dünaamiline nimivool	KA	50	50
17	Maanduslüliti 2S termilise stabiilsuse vool	KA	20	20
18	Abiahela nimipinge	V	AC/CD220;110	AC/CD220;110
19	Mehaaniline eluiga	-	10000	10000
