Vaakumkoormuse kaitselüliti ja kaitsme kombineeritud seade

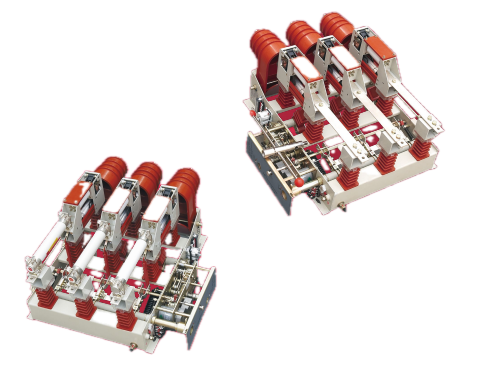

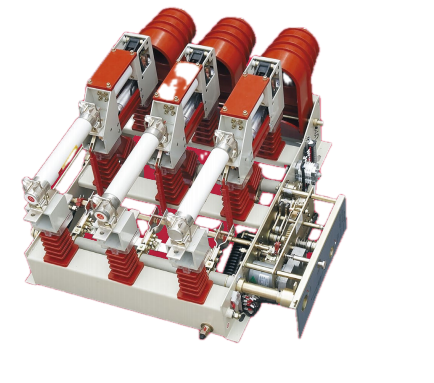

Vaakumkoormuse katkestuslüliti ja kaitsmekombinatsiooniseade ühendavad vaakumkatkesti kaitsme väljalülitamise koordineerimissüsteemiga. Tavalistes koormustingimustes töötab lüliti iseseisvalt. Kui tõrkevool ületab kaitsme nimiväärtust, käivitab kaitsme löögitihvt mehaaniliselt lüliti väljalülitusmehhanismi, avades põhikontaktid ja tühjendades vooluringi. Otsese toimega isolatsioonikaugus ja katkestusava kaugus saavutatakse ühe tõmbega. Maanduslülitiga ühendatud maandusluuk tagab hoolduseks nähtava maandusühenduse. 12 kV ja 630 A 20 kA lühiajalise vastupidavuse vooluga seade on ehitatud usaldusväärseks teenindamiseks nii linna kui ka maa jaotusvõrkudes.

Tööpõhimõte

Vaakumkatkesti sees on kontaktid suletud kõrgvaakumkeskkonnas (tavaliselt alla 10⁻⁴ Pa). Kui kontaktid eralduvad koormuse all, tekib aurustunud kontaktmaterjalist metalliauru kaar. Kuna aga vaakum praktiliselt ei sisalda ioniseerimiseks vajalikke gaasimolekule, ei saa kaar end ise ülal pidada ja kustub vahelduvvoolu esimesel loomulikul nullpunktil. Metalli aur kondenseerub kiiresti kontaktpindadele ja varjestusele, taastades dielektrilise tugevuse millisekundite jooksul. See kaarekustutusmeetod ei vaja välist kandjat (õli või SF₆) ja selle tulemuseks on minimaalne kontaktide erosioon.

Toote eelised

Kombineeritud lülitus ja kaitse

Meie vaakumkoormuse katkestuslüliti ja kaitsme kombineeritud seade teostavad rutiinset koormuse ümberlülitamist ja koos kaitsmetega lühise katkestuse. See välistab vajaduse iga sööturi jaoks eraldi kaitselüliti järele, vähendades kapitalikulusid.

Kompaktne jalajälg

Ajamimehhanism vähendab pingepinget katkestil väljaspool lülitushetke, võimaldades väiksemat katkestust ja seadme üldist suurust. See võimaldab suurema tihedusega paigutusi ringpõhiseadmetes ja kompaktsetes alajaamades.

Ühetaktiline operatsioon

Eralduskaugus ja katkestuste avatud kaugus saavutatakse ühe liigutusega, lihtsustades lülitusjärjestust ja vähendades operaatori vigade võimalust.

Ohutuse tagamiseks nähtav maandus

Maanduslülitiga blokeeritud maandusluuk annab füüsilise ja visuaalse isolatsiooninäidu, võimaldades ohutut hooldust ilma täiendavate maandusseadmeteta.

SF₆-vaba tehnoloogia

Vaakumkatkestus kõrvaldab kasvuhoonegaasidega seotud probleemid ja väldib SF₆-seadmetega seotud käsitsemist, lekketestimist ja täitmist.

Vea diagnostika

Kaitsme sagedane töötamine viitab tavaliselt süsteemiga seotud probleemidele. Järgmised on peamised põhjused ja parandusmeetmed:

Süsteemi lühis: Kui tekib lühis, sulatab rikkevool kaitsmeelemendi kiiresti. Enne õige nimiväärtusega kaitsme väljavahetamist tuleb viga leida ja kõrvaldada (nt kaabel parandada või vigane seade välja vahetada).

Püsiv ülekoormus: Pidev töötamine üle nimivoolu tekitab liigset kuumust, mis põhjustab kaitsme sulamise. Koormust tuleb vähendada seadme nimiväärtuseni või kaitsme nimiväärtust tuleb uuendada kooskõlas süsteemi kaitseuuringutega.

Vale kaitsme valik: Kui kaitsmeelemendi nimiväärtus on rakenduse jaoks liiga madal, toimub häiriv töö. Kontrollige kaitsme nimiväärtust trafo või toitevõimsuse suhtes ja asendage see õige suurusega elemendiga vastavalt tootja koordinatsioonitabelitele.

Tehnilised parameetrid

Rakenduskeskkonnad

Linnaringide võrgud

Vaakumkoormuse katkestuslüliti ja kaitsmekombinatsiooniseade toimivad rõnga põhiseadmete (RMU) jaotuslülitina. Ajamimehhanismi disainiga saavutatud kompaktsed mõõtmed võimaldavad suurema tihedusega lülitusseadmete konfiguratsioone piiratud ruumilistes linnaalajaamades. Integreeritud maanduslüliti lihtsustab hooldusprotseduure, vähendades plaanipäraste tööde ajal katkestusi.

Tööstusrajatised

Mitme koormuskeskusega tööstusettevõtete jaoks pakub vaakumkoormuse katkestuslüliti ja kaitsme kombineeritud seade koormuse ümberlülitamist trafode sisendites ja toitepunktides. Lüliti-kaitsme kombinatsioon pakub lühisekaitset ilma täisvaakumkaitselülitita, mis sobib mittekriitilistele toiteseadmetele, kus rikkekaitse on ette nähtud.

Maapiirkondade jaotusvõrgud

Maapiirkondades jaotus esitab spetsiifilisi väljakutseid: pikad etteandepikkused, muutuv koormus ja pingekõikumised. Pikkade 10 kV toitejuhtmete lõpus võib pingelangus tippkoormuse perioodidel olla märkimisväärne, mille tulemuseks on madal pinge kliendi ruumides. Seade käsitleb seda kahel viisil. Esiteks võimaldab paigaldamine strateegilistesse punktidesse pikkade fiiderite ääres võrguoperaatoritel liini jaotada, eraldades tõrked ja vähendades katkestuspiirkondi. Teiseks saab seade vahetada trafo kraane ja kondensaatoripankasid, võimaldades operaatoritel pingeprofiile tõhusamalt hallata. Maapiirkondades on seadme madal hooldusvajadus eriti väärtuslik – hooldusmeeskonnad võivad objektile jõudmiseks läbida pikki vahemaid, mistõttu seadmete töökindlus külastuste vahel vähendab otseselt tegevuskulusid.

KKK

K1: Kuidas kustutab vaakumkatkestus kaare?

Kui vaakumkatkesti sees olevad kontaktid eralduvad koormuse all, tekib kontaktpindade vahele metallist aurukaar. Kuna katkestusseade hoiab kõrget vaakumit väheste ioniseerimiseks saadaolevate gaasimolekulidega, ei suuda kaar ennast ülal pidada ja kustub voolu esimesel loomulikul nullpunktil. See kaare kustutusmeetod on tõhus, kiire ega vaja välist kaarekustutusvahendit.

Q2: Mis põhjustab kaitsme sagedast töötamist ja kuidas seda lahendada?

Kaitsme sagedane töötamine näitab tavaliselt süsteemi tõrkeid. Peamised põhjused on: süsteemi lühis (tõrkevool sulatab kaitsme elemendi; rike tuleb enne õige nimivooluga kaitsme väljavahetamist leida ja kõrvaldada), püsiv ülekoormus (töötamine pikema aja jooksul üle nimivoolu; koormust tuleb vähendada) või kaitsme vale valik (kaitsmeelemendi nimiväärtus on rakenduse jaoks liiga madal; õige nimiväärtusega kaitsmega tuleb asendada).

3. küsimus: kus tavaliselt rakendatakse vaakumkoormuse kaitselülitit ja kaitsme kombineeritud seadet?

Seade sobib kolmefaasiliste vahelduvvoolu keskpingesüsteemide jaoks. Tüüpilised rakendused hõlmavad ringpõhiseadmeid (RMU), kompaktseid alajaamu, jaotusliinide sektsioonide lüliteid ja trafokaitset, kui need on kombineeritud kaitsmetega.

K4: Kas see seade võib asendada vaakumkaitselülitit?

Ei. Seade on ette nähtud koormuse ümberlülitamiseks ja kaitseb kaitsmetega lühise eest. Vaakumkaitselüliti on ette nähtud nii tavaliste koormusvoolude kui ka lühise rikkevoolude otse katkestamiseks. Rakenduste jaoks, kus ülesvoolu tõrkekaitse on juba ette nähtud, pakub see seade kulutõhusamat lahendust kui täisvaakumkaitselüliti.

Miks valida SanGao?

1. Tootmisvõime

SanGao haldab Zhejiangi osariigis Liushis asuvat 10-m2 (6667 m²) tootmispinda, kus on 10 000 m² tootmispinda ning kus asuvad keskpinge jaotusseadmete montaaži- ja katseliinid.

2. Tehniline meeskond

Ettevõttes töötab 120 töötajat, sealhulgas 20 keskmise ja kõrgema taseme inseneri, kes tegelevad mehaanilise projekteerimise, kõrgepinge isolatsiooni ja kvaliteedi tagamisega. Registreeritud kapital on 81,68 miljonit RMB, koguvara umbes 200 miljonit RMB.

3. Sertifitseeritud kvaliteedisüsteemid

Tootmine toimub ISO 9001:2008, ISO 14001 ja ISO 45001 sertifikaatide alusel. Need nõuavad dokumenteeritud tarnija kontrolli, sissetulevat kontrolli, protsessisiseseid kontrolle ja lõplikku vastuvõtutesti.

4. Protsessi jälgitavus

n ERP-süsteem jälgib materjale, tootmistoiminguid ja testide andmeid. Iga üksus on serialiseeritud testiandmetega, mis on täieliku jälgitavuse tagamiseks arhiveeritud.

5. Rutiinne testimine

Iga aparaat läbib dielektrilise vastupidavuse testid (peaahel ja maandus), mehaanilise töö testimise käsitsi ja elektrilise juhtimise all ning kontakttakistuse mõõtmise. Prooviüksustele tehakse lühiajalised voolutestid 20 kA / 4 s valideerimiseks.

6. Tehnilised partnerlussuhted

SanGao teeb koostööd Xi'an Senyuani, Pekingi elektriuuringute instituudi ja Xi'ani kõrgepingeuuringute instituudiga, et testida tüüpe ning järgida GB ja IEC standardeid.

Komponentide jaotus

Ei.	Komponent
1	Fikseeritud kontakt
2	Isoleeriv kate
3	Katik
4	Šassii
5	Vaakumkaare kustutuskamber
6	Juhtplaat
7	Kaitse
8	Energiasalvestav šaht
9	Maanduslüliti võll
10	Juhtpaneel
