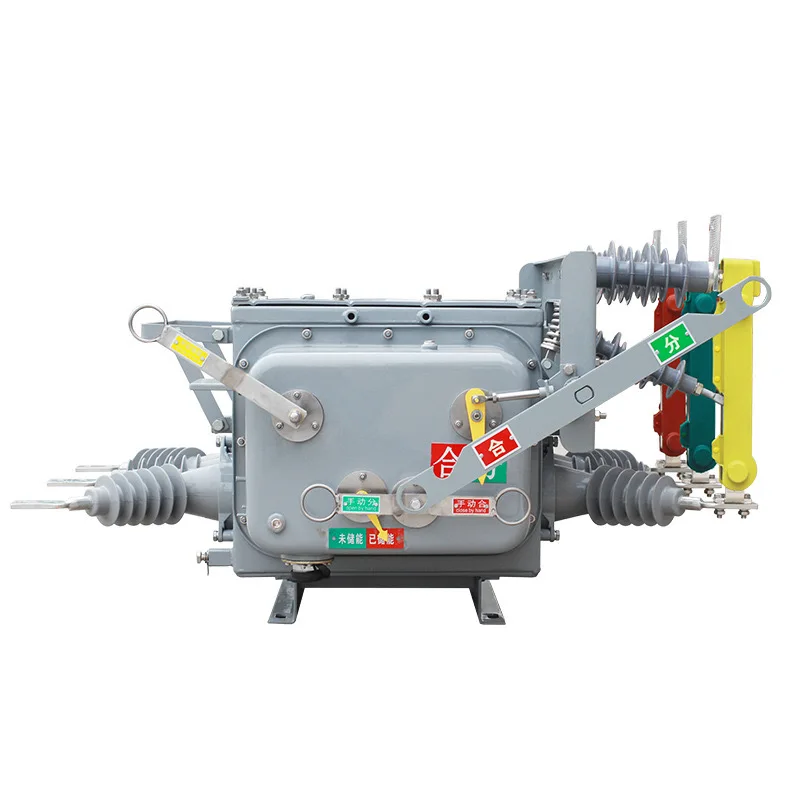

SanGao kolmefaasiline kaitselüliti moodul – funktsioonid, juhtimisrežiimid ja rakenduse ülevaade
Abstraktne
Kolmefaasilised kaitselülitid on kaasaegse elektrijaotustaristu kriitilised komponendid, eriti äri- ja tööstuskeskkondades. Erinevalt elamutes kasutatavatest ühefaasilistest kaitselülititest on need seadmed konstrueeritud taluma kõrgemat pinget ja suuremat elektrikoormust. SanGao kolmefaasiline kaitselüliti moodul pakub paindlikku juhtimist väliste signaalide või sisemiste taimerite kaudu, pakkudes usaldusväärset isolatsiooni, ülekoormuskaitset ja käsitsi lülitamise võimalusi. See artikkel annab põhjaliku tehnilise ülevaate mooduli funktsioonidest, töörežiimidest, põhispetsifikatsioonidest, rakendusstsenaariumidest ja ohutusmehhanismidest, aidates inseneridel ja süsteemiintegraatoritel teha teadlikke otsuseid tugeva elektrisüsteemi projekteerimiseks.
Sisukord
Tööstusliku automatiseerimise ja kaubandusliku elektrijaotuse kiire kasvuga on kolmefaasilised kaitselülitid arenenud lihtsatest kaitseseadmetest intelligentseteks seadmeteks, mis ühendavad juhtimise, kaitse ja isolatsiooni. Simulinki simulatsioonikeskkondadega ühilduv SanGao kolmefaasiline kaitselüliti pakub kahte paindlikku juhtimisrežiimi: välise signaali juhtimine (0 V avamiseks, positiivne pinge sulgemiseks) ja sisemine taimeripõhine juhtimine (eelseadistatud lülitusajad). See mitmekülgsus lihtsustab oluliselt süsteemi integreerimist ja testimist. Käesolevas artiklis käsitleme selle mooduli tehnilisi üksikasju ning pakume praktilisi juhiseid valiku ja rakendamise kohta.
✦ ✦ ✦
1. Kolmefaasilise kaitselüliti mooduli ülevaade
SanGao kolmefaasiline kaitselüliti moodul koosneb kolmest sõltumatust ühepooluselisest kaitselülitist, mis on mehaaniliselt lukustatud, et töötada üheaegselt ühe lülituskäepideme kaudu. Seda saab ühendada järjestikku kolmefaasiliste koormustega, et juhtida kõiki faase korraga. Kaarkustutusmehhanism on identne tavaliste kaitselülitite omaga ja moodul sisaldab sisseehitatud Rs-Cs summutusahelaid lülitusliigpinge summutamiseks – see on oluline, kui see on ühendatud induktiivsete koormuste või vooluallikatega.
Isolatsioonilüliti
Tagab nähtava lahtiühendamise toiteallikast ühe käepidemega, mis töötab korraga kõiki kolme poolust – toimib ka turvalülitina.
Vooluahela kaitsja
Igal poolusel on nimivool (nt 5A) koos ülekoormuse väljalülitamisega. Ülekoormuse korral liigub käepide "väljas" asendisse ja seda ei saa jõuga sulgeda enne, kui rike on kõrvaldatud – seda nimetatakse "käivitusvabaks" tööks.
Manuaalne juhtlüliti
Selle erilise viivitusega jadaväljalülituskarakteristiku ja suure lühise katkestusvõimega saab seda kasutada mootori otsese sisse-/väljalülituslülitina selle nimiväärtuse piires – seda nimetatakse ka mootoriahela lülitiks.
Simulatsioon ja juhtimine
Toetab välist juhtimisrežiimi (Simulinki sisendi kaudu, 0 = avatud, positiivne = sulge) ja sisemist juhtimisrežiimi (seadke lülitusajad dialoogiboksis). Kõik kolm poolust reageerivad samale juhtsignaalile.
✦ ✦ ✦
2. Põhifunktsioonid ja töörežiimid
SanGao kolmefaasiline kaitselüliti pakub kahte juhtimisrežiimi, mis sobivad erinevate rakenduste vajadustega. sisseväline juhtimisrežiim, kuvab mooduli ikoon juhtsisendi porti, mis võimaldab Simulinki signaalide kaudu reaalajas ümberlülitamist. sissesisemise kontrolli režiim, on lülitusajad eelseadistatud automaatsete ajastusjärjestuste dialoogiboksis. Mõlemas režiimis juhib sama juhtsignaal kõiki kolme kaitselülitit, tagades sünkroonse töö.
2.1 Snubberi vooluringi roll
Kui kaitselüliti on ühendatud induktiivsete koormustega (nt mootorid, trafod) või vooluallikatega, võib vooluahela avamine tekitada kõrge indutseeritud liigpinge, mis võib kahjustada isolatsiooni või kaitselülitit ennast. Sisseehitatud Rs-Cs summutusahel neelab selle energia tõhusalt, piirates ülepinge tippe ja kaitstes nii kaitselülitit kui ka allavoolu seadmeid. Kasutajad saavad selle vooluringi lubada või keelata sõltuvalt koormuse tüübist.
2.2 Reisi omadused ja "Reisivaba" mehhanism
"Trip-free" funktsioon tagab, et ülekoormuse või lühise korral sunnib sisemine mehhanism kontaktid avanema ja käepide liigub väljalülitatud asendisse. Kui üritate käepidet suletuks lükata, ei sulgu kontaktid uuesti enne, kui viga on kõrvaldatud ja käepide on lähtestatud. See loob sisemise ohutusbarjääri, vältides rikke püsimise ajal pinge taastamist.
- Välise signaali juhtimine (0 V / positiivne pinge)
- Sisemine taimeri juhtimine
- Rs-Cs summutusahel (valikuline)
- Reisivaba mehhanism
- Ajaviivituse seeria väljalülitusomadused
- Suur lühise katkestusvõime
✦ ✦ ✦
3. Selgitatud peamised tehnilised kirjeldused
Õige kolmefaasilise kaitselüliti valimine nõuab selle tehniliste parameetrite põhjalikku mõistmist. Allolev tabel võtab kokku SanGao mooduli peamised spetsifikatsioonid ja nende praktilised tagajärjed valikule.
| Spetsifikatsioon | Tüüpiline väärtus / kirjeldus | Mõju valikule |
|---|---|---|
| Nimivool (pooluse kohta) | 5A (kohandatud) | Määrab maksimaalse pideva töövoolu; peab ületama koormuse maksimaalset püsivoolu voolu. |
| Poolakate arv | 3 poolust (samaaegne töö) | Sobib kolmefaasilistele kolme- või neljajuhtmelistele süsteemidele; tagab, et kõik faasid on omavahel ühendatud. |
| Juhtrežiim | Väline signaal / sisemine taimer | Väline režiim sobib kaugautomaatikaga; sisemine režiim sobib fikseeritud ajastusega rakendustele. |
| Reisi iseloom | Viivituse seeria väljalülitus | Võimaldab lühiajalisi ülekoormusi (nt mootori käivitamist) ilma häirivate väljalülitusteta. |
| Lühise katkestusvõime | Kõrge (kontrollige konkreetse mudeli andmeid) | Rikete ohutuks kõrvaldamiseks peab paigalduskohas ületama võimaliku lühisevoolu. |
| Snubberi ringkond | Sisseehitatud Rs-C-d, valikuline | Hädavajalik induktiivsete koormuste jaoks, et kaitsta kaitselülitit ja koormust. |
Valikunõuanne:Lisaks voolu- ja katkestusvõimele arvestage ümbritseva õhu temperatuuri, kõrgust ja paigaldusviisi. Kohandatud soovituste saamiseks konsulteerige SanGao tehnilise toega.
✦ ✦ ✦
4. Tööstuslikud rakendused ja valikujuhend
Kolmefaasilisi kaitselüliteid kasutatakse laialdaselt mootorite juhtimiskeskustes, jaotuspaneelides, tööstusautomaatikaseadmetes ja ärihoonete tarvikutes. Olenevalt rakendusest võivad need toimida pealülitite, harukaitseseadmete või mootori töölülititena. Allpool on toodud tüüpilised kasutusjuhud ja valikunäitajad.
4.1 Peamised kasutusvaldkonnad
- Tööstusliku mootori juhtimine:Kasutatakse otse-on-line starteritena, mis nõuavad viivitusega väljalülituskarakteristikut, et vältida väljalülitumist sisselülitusvoolul.
- Jaotusliini kaitse:Paigaldatud põhi- või alamjaotusplaatidele, et kaitsta ülekoormuste ja lühiste eest, nõuetekohaselt kooskõlastatult ülesvoolu/allavoolu seadmetega.
- Avariigeneraatorite komplektid:Toimib generaatori väljundi kaitselülitina, pakkudes isolatsiooni ja taludes võimalikke mööduvaid liigvoolusid.
- HVAC süsteemid:Kaitseb kompressoreid, ventilaatoreid ja muid mootoreid kliima- ja külmutusseadmetes – vajab ka viivitusomadusi.
4.2 Valikuetapid
- Määrake koormuse tüüp:Resistiivne või induktiivne? Kas sellel on käivitushoog? See määrab vajaliku reisi karakteristiku.
- Arvutage töövool:Koormusvõimsuse ja pinge põhjal arvutage liini maksimaalne vool ja lisage 20–30% ohutusvaru.
- Hinnanguline lühisvool:Võtke toitesüsteemist tulevane lühisvool; kaitselüliti purunemisvõime peab olema suurem.
- Valige juhtimisrežiim:Välise signaali juhtimine, kui on vaja kaug-/automaatjuhtimist; sisemine taimer, kui on vaja ainult ajastatud ümberlülitamist.
- Arvestage tõrjumise nõuet:Induktiivkoormuste (mootorid, trafod) korral lülitage alati sisse snuberahel.
✦ ✦ ✦
5. Ohutuskaitse funktsioonid
Ohutus on elektriprojektides esmatähtis. SanGao kolmefaasiline kaitselüliti sisaldab mitmeid kaitsemehhanisme, mis kaitsevad mitte ainult vooluringi ja seadmeid, vaid ka personali.
- Ülekoormuskaitse:Termomagnetiline väljalülitusseade avab vooluahela pikema aja jooksul, kui vool ületab nimiväärtust, vältides kaabli ülekuumenemist.
- Lühisekaitse:Magnetväljalülitus toimib lühise korral koheselt, katkestades tõrkevoolu millisekundite jooksul, et minimeerida kahjustusi.
- Isolatsiooni funktsioon:Kui käepide on "väljas" asendis, tagab piisav kontaktvahe ja isolatsioonikaugus nähtava katkestuse, mis vastab isolatsiooninõuetele.
- Reisivaba tagasitõmbumisvastane kaitse:Hoiab ära uuesti sulgemise tõrke püsimise ajal, välistades inimliku eksimuse.
Ohutuse meeldetuletus:Enne mis tahes paigaldamist, hooldust või asendamist veenduge alati, et ülesvoolu toide on täielikult lahti ühendatud, ja kontrollige, kas pinge on null. Järgige kõiki kohalikke elektriohutuse eeskirju.
✦ ✦ ✦
Korduma kippuvad küsimused
Mida tähendab kolmefaasilises kaitselülitis "reisivaba"?
"Trip-free" tähendab, et kui tekib ülekoormus või lühis, sunnib sisemine mehhanism kontaktid avanema ja käepide liigub väljalülitatud asendisse. Käepidet ei saa vea olemasolu ajal käsitsi suletuna hoida, tagades, et vooluringi ei saa uuesti sisse lülitada enne, kui viga on kõrvaldatud ja käepide lähtestatakse.
Mis vahe on välise ja sisemise juhtimisrežiimi vahel?
sisseväline juhtimisrežiim, saab moodul signaali Simulinki sisendist (0 = avatud, positiivne = suletud), mistõttu sobib see integreerimiseks automaatikasüsteemidega. sissesisemise kontrolli režiim, määrab kasutaja avamis-/sulgemisajad otse mooduli dialoogiboksis ja kaitselüliti järgib seda eelseadistatud ajakava – ideaalne fikseeritud ajastusega või tsükliliste toimingute jaoks.
Millal tuleb summutusahelat kasutada?
Kui kaitselüliti on ühendatud induktiivkoormustega (mootorid, trafod, reaktorid) või vooluallikatega, võib väljalülitamine tekitada kõrge indutseeritud liigpinge. Rs-Cs summutusahel on selle energia neelamiseks hädavajalik. Moodul sisaldab sisseehitatud snuberit, mida saab vajadusel lubada.
Kuidas valida mootori koormuse jaoks õiget väljasõidukarakteristikut?
Mootorid võtavad käivitamisel 5–7 korda nimivoolu. Kiire väljalülitusega kaitselüliti komistaks asjatult. Seetõttu valige kaitselüliti aviivituse jadaväljalülitumise karakteristik(pöördajaga ülekoormuskaitse), mis võimaldab lühiajalisi liigvoolusid, kaitstes samas püsivate ülekoormuste ja lühiste eest. SanGao mooduli viitekarakteristik on selleks otstarbeks loodud.
Kas kolme poolust saab iseseisvalt kasutada?
Ei. Sisemine mehaaniline blokeering tagab, et kõiki kolme poolust juhitakse ühe käepidemega, tagades samaaegse katkemise. See hoiab ära faasikadu, mis võib kahjustada kolmefaasilisi seadmeid.
Kuidas kontrollida, kas kaitselüliti on piisav?
Katkestusvõime peab olema suurem kui eeldatav lühisvool paigalduskohas. Selle väärtuse annab tavaliselt süsteemi projekteerija või see saadakse lühiseuuringust. Kaitselüliti nimivõimsus on määratud selle andmelehel; veenduge, et see vastab arvutatud väärtusele või ületab seda.
✦ ✦ ✦
Valige oma toitesüsteemi jaoks usaldusväärne kolmefaasiline kaitse
Olgu see tööstusliku mootori juhtimise, kaubandusliku turustamise või automaatikaseadmete jaoks, SanGao kolmefaasiline kaitselüliti moodul pakub ohutut, paindlikku ja usaldusväärset kaitset ja juhtimist. Võtke meiega ühendust juba täna, et saada abi ekspertide valikul ja proovide testimiseks.
