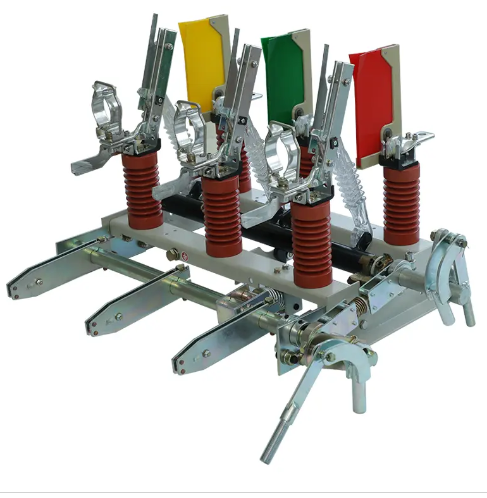

Sangao õhukoormuse katkestuslülitid: ohutu, lihtne ja jätkusuutlik MV lülitamine

Tänapäeva areneval energiamaastikul seisavad jaotusvõrgu operaatorid silmitsi kasvava survega tagada tööaeg, vähendada keskkonnamõju ja omamise kogukulusid. Õhukoormuse katkestuslüliti lahendab kõik kolm väljakutset ajaproovitud, kuid pidevalt täiustatud disainiga. Erinevalt SF₆ lülititest, mis nõuavad perioodilist gaasi käitlemist ja tekitavad kasvuhoonegaaside riske, või õliga täidetud seadmetest, mis nõuavad segast hooldust, kasutab õhulüliti kõige rikkalikumat ja kahjutumat keskkonda – õhku. Selle mehaaniline lihtsus tähendab vähem tõrkepunkte, samas kui selged asendiindikaatorid ja blokeerimismehhanismid vähendavad töövigu. Seetõttu kasutavad kommunaalettevõtted, taastuvenergia arendajad ja tööstusrajatised kogu maailmas eelistatud isolatsiooni- ja lülituslahendusena õhukoormuse katkestuslüliteid.

1. Õhukoormuse kaitselülitite töökindluse paradigma

Mis teeb õhukoormuse katkestuslüliti tõeliselt usaldusväärseks? San Gao Electricus usume, et see on nelja samba sünergia:struktuurne lihtsus– vähem liikuvaid osi vähendab rikkerežiime;looduslik isolatsioon– õhk välistab lekkeohu ja toksilisuse;tugev kaare väljasuremine– optimeeritud magnetiline ja õhuvoolu disain tagab pideva katkestuse; jakasutajasõbralik ohutus– mehaanilised blokeeringud ja selge olekunäit hoiavad ära väärkasutamise. Need atribuudid on kinnitatud range testimise ja aastakümnete pikkuse välikogemuse kaudu erinevates kliima- ja koormustingimustes.

1.1 Miks õhk – roheline kohustuslik

Püüd SF₆ järk-järgult kaotada kiireneb kogu maailmas selle äärmiselt suure globaalse soojenemise potentsiaali tõttu (GWP ≈ 23 500). Kuigi SF₆ pakub suurepärast isolatsiooni, koormavad selle olelusringi heitkogused – alates lekkest kuni kasutusea lõpuni kõrvaldamiseni – suure keskkonnakoormuse. Õhukoormuse katkestuslülitid pakuvad otsest ja tõestatud alternatiivi keskpingerakendustele. Õige elektroodi geomeetria ja kaarejuhtimistehnikaga võib õhk 24 kV juures ohutult katkestada koormusvoolud kuni 1250A. Lisaks on õhulülitid oma olemuselt immuunsed temperatuurimuutustest põhjustatud gaasirõhu kõikumiste suhtes, tagades ühtlase jõudluse karmis kliimas kõrbest kõrgalajaamadeni.

2. Peamised tehnilised eelised

San Gao õhukoormuse katkestuslüliti põhineb tõestatud põhimõtetel, hõlmates samal ajal kaasaegseid tehnilisi täiustusi, et suurendada töökindlust, ohutust ja integreerimise lihtsust. Allpool on toodud peamised erinevused, mis meie toodet eristavad.

• Nimipinge: 12kV / 24kV
• Nimivool: 630A / 1250A
• Lühise tekitamise võimsus (tipp): 50 kA
• Mehaaniline vastupidavus: ≥ 10 000 operatsiooni
• Elektriline vastupidavus: ≥ 5000 operatsiooni
• Kaitseklass: IP4X (siseruumides) / IP54 (väljas)
• Ümbritsev temperatuur: -25°C ~ +55°C
• Kõrgus: kuni 3000 m

2.1 Kaare kustutamise jõudlus

Kaarkamber kasutab pikisuunalise magnetvälja ja isetekkelise õhuvoolu kombinatsiooni. Kui liikuv kontakt eraldub, suunatakse kaar magnetjõudude abil kaarejaoturi plaatide komplekti, kus see pikeneb, jahutatakse ja kustub järgmise voolu nulli juures. See meetod minimeerib kontaktide põlemist ja võimaldab suurt korduvat lülitusvõimet. San Gao on disaini kinnitanud tuhandete katkestustestide kaudu, sealhulgas range mootorikäivituse ja kondensaatoripatarei ümberlülitamise stsenaariumid, et tagada töökindel töö ka kõige nõudlikumates tingimustes.

2.2 Töömehhanism – lihtsus ja turvalisus

Juhtmehhanism on saadaval vedruga salvestatud energia või käsitsi versioonina, mõlemal on pumpamisvastased ja abikontaktide konfiguratsioonid. Manuaalne käepide annab ergonoomilise jõu tagasisidet ja asendinäidik on kaugelt selgelt nähtav. Kaugjuhtimiseks saab integreerida valikulise mootoriajami, mis võimaldab sujuvat liidestumist SCADA ja jaotusautomaatikasüsteemidega. Blokeerimissüsteem tagab, et lülitit ei saa avada ega sulgeda, kui ei järgita õiget järjestust, vähendades oluliselt inimliku eksimuse ohtu.

3. Toimivuse spetsifikatsioonid lühidalt

Järgmine tabel annab kiire võrdluse San Gao õhukoormuse kaitselüliti ja tüüpilise SF₆ koormuslüliti põhiparameetrite vahel, illustreerides õhuisolatsiooniga tehnoloogia praktilisi eeliseid.

4. Peamised rakendusvaldkonnad ja väärtus

Õhukoormuse katkestuslüliteid kasutatakse paljudes keskpingevõrkudes. Allpool on toodud kõige silmapaistvamad rakendused koos konkreetsete eelistega, mida need igas kontekstis pakuvad.

• Linnade ja maapiirkondade jaotusvõrgud:Kasutatakse postidele paigaldatavate või rõngaste põhiseadmetena liinide sektsioonideks, koormuse ülekandmiseks ja rikete isoleerimiseks – parandades sööturi automatiseerimist ja toitekindlust.
• Tööstuslikud elektrisüsteemid:Juhib suuri mootoreid, trafosid ja toite tehastes, kaevandustes ja töötlemisettevõtetes, pakkudes kohalikku isolatsiooni ja lülitusi ilma keeruka hoolduseta.
• Taastuvenergia tehased:Ühendab ja lahutab inverteri või trafo ahelaid päikese- ja tuuleparkides, tuues hõlpsalt hakkama sagedase igapäevase jalgrattasõiduga.
• Infrastruktuuriprojektid:Raudteed, lennujaamad, andmekeskused ja haiglad toetuvad õhulülititele sissetuleva/väljamineva fiidri isoleerimiseks, tagades ohutu hoolduse ja kõrge kättesaadavuse.
• Ärihoonete alajaamad:Toimib peamise sissetulekuallika või bussiühenduse lülitina kaubanduskeskustes, kontoritornides ja hariduslinnakutes, aidates kaasa keskkonnasõbralike hoonete sertifikaatidele.

Kõigi nende stsenaariumide korral pakuvad õhulüliti hooldussõbralik olemus ja selge nähtav katkestus meelerahu. Näiteks kaugjaotusliinide puhul vähendab gaasikäitlemise puudumine drastiliselt veoautode veeremise ja tehnikute tööaega. Päikesefarmides, kus lülitid võivad töötada mitu korda päevas, tagab kõrge mehaaniline vastupidavus paljudeks aastateks probleemideta töö. Need tegelikud eelised on põhjus, miks süsteemiplaneerijad määravad uute ja renoveeritud keskpingepaigaldiste puhul üha enam vaikevalikuna õhukoormuse katkestuslüliteid.

5. Miks San Gao Electric – kvaliteet ja innovatsioon

San Gao Electric ei ole ainult lülitite tootja – me oleme partner turvalisema ja nutikama energiataristu ehitamisel. Meie 10 000 m² suurune tehas ja üle 120 kogenud spetsialistist koosnev meeskond, mille peakontor asub Liushis, Hiina elektritööstuse südames, on pühendunud kõrgeimatele rahvusvahelistele standarditele vastavate toodete tarnimisele. Kuna registreeritud kapital on 81,68 miljonit RMB ja koguvarad lähenevad 200 miljonile RMB-le, on meil finantsstabiilsus ja tehniline sügavus suuremahuliste projektide toetamiseks kogu maailmas.

Meie pühendumus kvaliteedile kajastub meie ISO9001, ISO14001 ja OHSMS18001 sertifikaatides. Oleme loonud tugevad ärisuhted kogu Euroopas, Ameerikas, Austraalias ja Aafrikas, saavutades kõrgepingelahenduste usaldusväärse partneri maine. Lisaks õhukoormuse katkestuslülititele hõlmab meie tooteportfell vaakumkoormuse katkestuslüliteid, kaitselüliteid, lahklüliteid, liigpingepiirikuid ja trafotarvikuid – pakkudes igale keskpingevõrgule igakülgset kaitset ja juhtimist.
