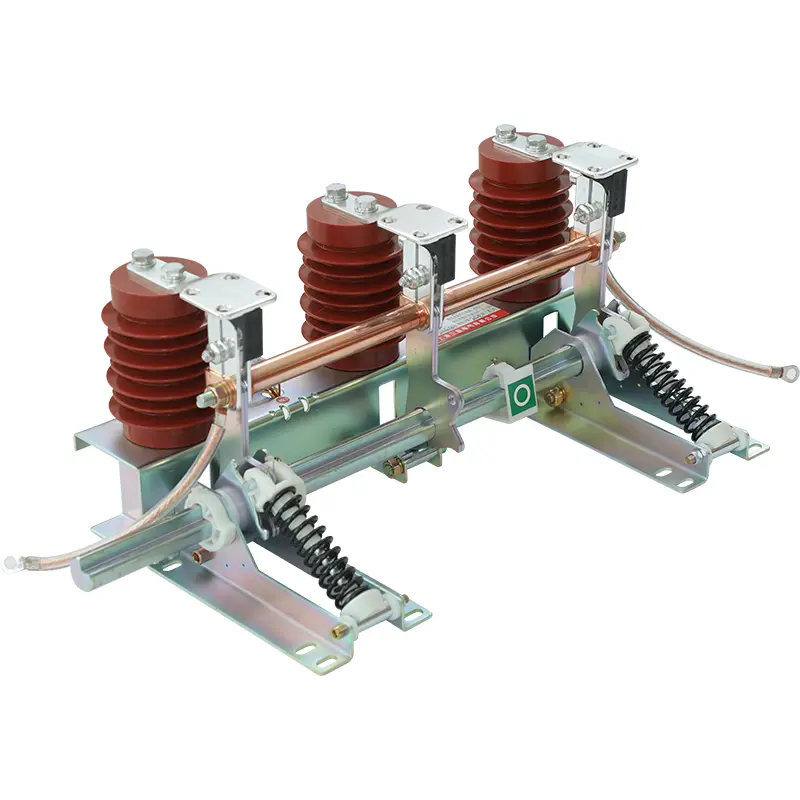

Kõrgepinge maanduslüliti

Hiinas valmistatud kõrge pinge maanduslüliti. Sangao lülitit kasutatakse lühise voolu väljalülitamiseks ja sellel on teatud lühise sulgemisvõime ja dünaamiline termiline stabiilsus. Kuna see ei pea koormavoolu ja lühise voolu purustama, pole kaare kustutamisseadet. Maanduslüliti alumine ots on tavaliselt ühendatud maanduspunktiga läbi voolutrafo. Praegune trafo võib pakkuda releekaitse signaale.

Maanduslülitite struktuure on palju. Sealhulgas ühe pooluse, topeltpooluse ja kolme pooluse maandumislülitid. Üksikuid maandumislülitid kasutatakse ainult neutraalses punkti maandussüsteemides. Neutraalses punktides süsteemides kasutatakse topeltposti ja kolme pooluse struktuuri ja neil on töömehhanism.

Kõrgepinge maandumislülitit lülitusseadmes kasutatakse ülejäänud laengu maandamiseks pärast seda, kui toiteallikas on toiteallikast lahti ühendatud. Isegi kui kaitselüliti ja isolaator katkestavad või avavad vooluringi, jääb jääklaeng siiski vooluringi. Maanduslülitit kasutatakse tavaliselt laadimise vabastamiseks.

Kõrgepinge maanduslülitil on kiiresti toimiv sulgemismehhanism. Nad saavad tehnikuid ja töötajaid kaitsta ebanormaalsete voolude ilmnemisel. Need on loodud vastu pidama lühisahelatele; Neid saab ka motoriseerida. Näiteks kõrgepinge maanduslülitid ja kiired maanduslülitid. Alajaama maanduslüliti suudab genereerida lühise, kaitstes sellega muid elektriseadmeid kahjustuste eest. Seda kasutatakse koos mitmesuguste kõrgpingega lülitusseadetega ja seda saab kasutada ka kaitseseadmena kõrgepinge elektriseadmete kapitaalremondil.

Maanduslüliti, kaitselüliti ja isoleerimislüliti on kõik ühendatud rõnga põhiseadmega (RMU). Kui vooluahel tuleb hoolduseks või muudel põhjustel lahti ühendada või lahti ühendada, tuleb järgida nende kolme seadme (maanduslüliti, kaitselüliti ja isoleerimislüliti) õiget tööjada. Kui õigeid samme ei järgita, ei kahjustata mitte ainult vooluringi ja seadmeid, vaid ka teid ohtu panna. Nende komponentide täiuslikuks paigaldamiseks võite pöörduda GIS -i lüliti tootja ElecSPare poole, et pakkuda teie seadmetele usaldusväärset isoleerivaid söötmeid.

Maanduslülitid ja lahtiühendused ühendatakse sageli ühte seadmesse. Sel juhul on lahtiühendus varustatud lisaks peamistele kontaktidele ka maanduslülitiga, mida kasutatakse lahtiühenduse ühe otsa maandamiseks pärast avamist. Peamised kontaktid ja maanduslülitid on tavaliselt mehaaniliselt omavahel seotud, nii et maanduslülitit ei saa lahtiühenduse sulgemisel sulgeda ja peamised kontaktid ei saa sulgeda, kui maanduslüliti on suletud.

Maanduslülitid saab jagada avatud ja suletud tüüpideks. Avatud maanduslüliti juhtiv süsteem puutub õhuga kokku nagu lahtiühendus; Suletud maanduslüliti juhtiv süsteem on suletud reaalajas SF6 või isoleerivate söötmesse (näiteks õli).

Alajaamade maanduslüliti fookus on palju väiksem kui üldsusel ja see pole nii ohutusele orienteeritud kui madala pingega süsteem. See keskendub rohkem toiteallika usaldusväärsusele, kaitse usaldusväärsusele ja mõjule seadmetele lühise korral. Kuna praegust rada blokeeritakse peamiselt maandumisega, mõjutab maandussüsteemi valik ainult maapinna lühise kõige tavalisema faasi amplituud.
