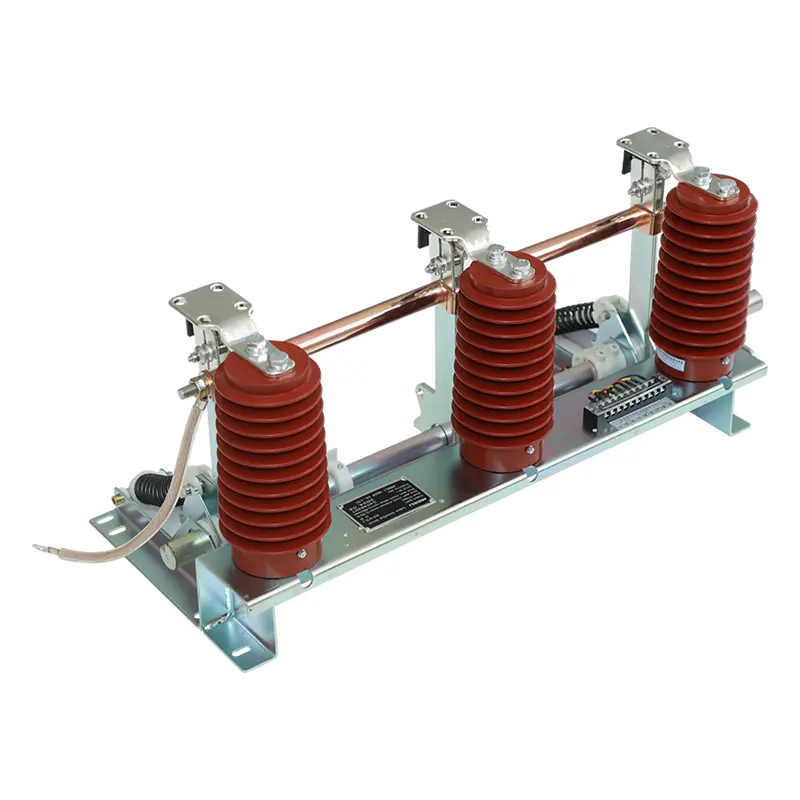

Siseruumide vahelduvvoolu maanduslüliti kiire maandusnoaga

SanGao kiire maandusnoaga siseruumide vahelduvvoolu maanduslüliti pakub spetsiaalset keskpinge maandusseadet, mis on mõeldud riskide kontrollimiseks siseruumide toiteseadmete hoolduse ajal. Kattes 3kV kuni 12kV kolmefaasilise vahelduvvoolu 50/60Hz töötingimusi, selle kiire maandusnoa konstruktsioon lühendab maandamise aega ja minimeerib hooldusmeeskondade ohutusohte.

Kiire maandusvastus turvalisemaks keskpinge hoolduseks

Kõrgepingeseadmete hoolduse ajal mõjutavad maanduskiirus ja mehaaniline töökindlus otseselt operaatori ohutust. Kui ahel on isoleeritud, tagab maanduslüliti kontrollitud maandustee, et vältida ootamatuid pingeohtu.

Kiire maandusnoa konstruktsioon võimaldab maandustoimingu kiiresti lõpule viia juhtvõlli, vända, vedrumehhanismi ja maandusnoa koostu koordineeritud liikumise kaudu.

Kiire maandusnoaga siseruumide vahelduvvoolu maanduslülitit kasutatakse peamiselt:

• Maandada kõrgepingeelektriseadmeid hoolduse käigus

• Kaitske tehnikuid juhusliku pinge ilmnemise eest

• Piirake indutseeritud pingest ja staatilisest elektrist põhjustatud riske

• Pakkuda elektrisüsteemides maandusrikete vooluteed

Erinevalt lihtsatest maandusühendustest tagab spetsiaalne maanduslüliti kontrollitud mehaanilise töö ja määratletud maandusasendi lülitusseadmete süsteemides.

Kuidas suure kiirusega maandusnuga struktuur töötab?

Kiire maandusnoaga siseruumides kasutatava vahelduvvoolu maanduslüliti tööjõudlus sõltub suuresti mehaaniliste komponentide vastastikusest mõjust.

Peamine struktuur sisaldab:

• Klamber

• Maandusnoa koost

• Staatiline kontakt

• Andur

• Pöörlev võll

• Pöörlev õlg

• Survevedru

• Juhtiv varrukas

• Paindlik ühendus

Kui töömehhanism sulgeb maanduslüliti, suunab töömoment peavõlli ja pöörleva õla sulgemisasendi poole. Pärast survevedru surnud punkti läbimist vabastatakse salvestatud vedruenergia, mis võimaldab maandusnoa komplektil kiiresti suletud asendisse liikuda.

Maandusnuga hoiab kindlat kontakti staatilise kontaktiga läbi ketasvedru struktuuri, aidates saavutada stabiilset elektriühendust.

See mehaaniline disain aitab parandada:

• Sulgemiskiiruse järjepidevus

• Kontaktrõhu stabiilsus

• Pikaajaline töökindlus

Tehnilised andmed

Seadmed on mõeldud siseruumides keskpingerakenduste jaoks, kus on vaja ohutut maandustööd.

Rakendusstsenaariumid, kus on oluline kiire maandus

Siseruumide lülitusseadmete hooldusruumid

Jaotusruumides vajavad hooldustöötajad usaldusväärset meetodit seadmete maanduse kinnitamiseks enne kontrollimist. Maanduslüliti pakub pärast isoleerimisprotseduuride lõpetamist spetsiaalse maanduspunkti.

Tööstuslikud elektrisüsteemid

Keskpingeseadmeid kasutavad tehased võivad vajada trafode, toite ja jaotusseadmete regulaarset hooldust. Stabiilne maandusmehhanism aitab vähendada riske plaaniliste seiskamiste ajal.

Alajaamad

Alajaamades on mitu kõrgepingeahelat, kus juhuslik pinge, indutseeritud vool või elektromagnetilised mõjud võivad tekitada ohte. Maandusseadmed aitavad luua turvalisema hoolduskeskkonna.

Paralleelülekandeliini keskkonnad

Kui üks õhuliin on pingest välja lülitatud, samas kui läheduses olevad liinid jäävad pingesse, võib elektrostaatiline ja elektromagnetiline induktsioon tekitada indutseeritud pinget. Maanduslülitid aitavad neid mõjusid kõrvaldada ja kaitsevad hooldustöötajaid.

Maandusohutusele keskendunud kvaliteedikontroll

Maanduslülitid on elektrisüsteemides ohutusega seotud komponendid, mistõttu tuleb tootmiskontrollis keskenduda nii mehaanilisele tööle kui ka elektriühenduse kvaliteedile.

SanGao kehtib:

• ISO9001:2008 kvaliteedijuhtimissüsteem

• ISO14001 keskkonnajuhtimissüsteem

• OHSMS 18001 töötervishoiu ja tööohutuse juhtimissüsteem

Kiire maandusnoaga siseruumide vahelduvvoolu maanduslüliti puhul hõlmab kvaliteedikontroll:

• Maandusnoa liikumise täpsuse kontrollimine

• Juhtivate ühenduskohtade kontrollimine

• Mehaanilise töö järjepidevuse kontrollimine

• Valmistoote seisukorra kinnitamine enne saatmist

Need kontrollietapid aitavad vähendada paigalduse reguleerimisprobleeme pärast seadmete saabumist projektikohta.

KKK

1. Mis on selle maandusseadme peamine eesmärk?

See tagab kõrgepingelistele elektriseadmetele hoolduse ajal maandustee ja aitab kaitsta tehnikuid juhuslike pingeohtude eest.

2. Miks on kiire maandusnoa disain oluline?

Kiirmehhanism aitab maandusteral kiiresti suletud asendisse jõuda ja säilitada usaldusväärse kontakti staatilise kontaktiga.

3. Millised toitesüsteemid sobivad selle seadme jaoks?

See sobib siseruumides 3-12kV kolmefaasilise AC 50(60)Hz toitesüsteemiga.

4. Kas seda saab paigaldada koos olemasolevate lülituskappidega?

Jah. Kiire maandusnoaga siseruumide vahelduvvoolu maanduslüliti on loodud töötama koos erinevate kõrgepinge lülituskappidega, kuid paigaldamise ühilduvus tuleks kinnitada vastavalt kapi konkreetsele konstruktsioonile.
