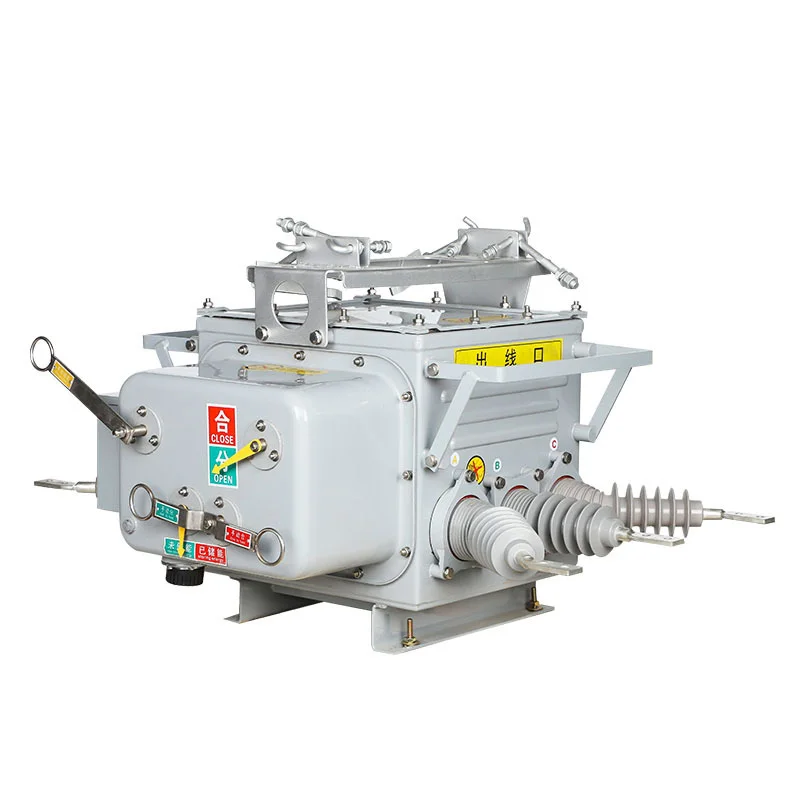

Välistingimustes asuv vaakumkaitselüliti

SanGao vastupidav välistingimustes asuv vaakumkaitselüliti (edaspidi "piirkaitselüliti") sobib välistingimustes kasutatavate kõrgepingelülitite jaoks, mille kolmefaasiline vahelduvvool on 50 Hz ja nimipinge 33 kV ja alla selle. Kaitselüliti korpus on varustatud vaakumkaare kustutuskambri, voolutrafo, nulljärjestuse voolutrafoga jne. Kaitselülitil on kaughaldusrežiim, kaitsejuhtimisfunktsioon ja sidefunktsioon. See suudab kontrolli ja kaitse eesmärgil usaldusväärselt hinnata ja tuvastada alajaamu, tööstus- ja kaevandusettevõtteid ning linnade ja maapiirkondade elektrivõrke. Sobib spetsiaalselt maapealse ja linnatasandi milliamprite taseme nulljärjestuse voolu ja faasidevahelise lühisvoolu sagedaseks kasutamiseks, saavutades ühefaasiliste maandushäirete ja faasidevahelise lühise rikete automaatse kõrvaldamise.

Välispiiri vaakumkaitselüliti katkestab vaakumrežiimis kaare ja kasutab SF6 gaasiisolatsiooni. Kast kasutab täiustatud imporditud gaasitihendi, plahvatuskindla ja isolatsioonistruktuuri tehnoloogiat, millel on suurepärane üldine tihendus. Samuti on paranenud impordi- ja ekspordikanalite tihendusomadused ning üldine tihendusvõime on hea. Sees täidetud gaas SF6 ei tohi lekkida ega väliskeskkonnast mõjuda. Vedru töömehhanism on miniatuurseks muudetud ja selle jõudlust optimeeritud. Peaketi jõuülekanne ja mitmeastmeline väljalülitussüsteem, millel on madal takistus ja madal temperatuuri tõus. Selle töökindlus ja stabiilsus on paremad kui traditsioonilised vedrumehhanismid.

See toode on paigaldatud õhujaotusliinide vastutuspiirile. Kasutaja sissetuleva liini esiots kõrvaldab automaatselt ühefaasilised maandusvead ja faasidevahelised lühisvead kasutaja süsteemis, vältides rikete levikut kasutaja maailmas põhiülekandeliinile, tagades vigastamata kasutajate elektriohutuse ja parandades elektri töökindlust. Kui rike on püsiv ja alajaama uuesti sulgemine ebaõnnestub, katkeb õnnetus keskpinge kasutaja objektil kogu jaotuspealiini. See ühine ülekandeõnnetus elektrivõrgus toob ühiskonnale kaasa märkimisväärseid kahjusid.

keskkonnaseisund

(1) Keskkonna õhutemperatuur: -40 ℃ ~ +40 ℃; Päevane temperatuurimuutus ei ületa 25 ℃; Vastavalt SF6 gaasi omadustele, kui ümbritseva õhu temperatuur on -40 ℃ ja rõhk paagi sees on 0,05 Mpa, on SF6 toote normaalse töö tagamiseks endiselt gaasilises olekus. Kui ümbritseva õhu temperatuur on -40 ℃ ja manomeetriline rõhk on 0,05 Mpa, on SF6 veeldumispunkt -55 ℃; Kui manomeetriline rõhk on null, ei ületa SF6 veeldumispunkt -60 ℃.

(2) tuule kiirus ei ületa 35 m/s;

(3) Koht, kus puudub süttivus, plahvatusoht, tugev keemiline söövitus (nt mitmesugused happed, leelised või suits) ja tugev vibratsioon.

(4) Kõrgus: ≤ 1000 m;

(5) Katte paksus: 10 mm;

(6) Õhusaaste tase: 4. tase;

(7) Seismiline intensiivsus: ≤ 7 kraadi;

(8) Neutraalse punkti maandusmeetod elektrivõrgus: neutraalpunkt ei ole maandatud, see on maandatud läbi kaare summutusmähise ja nullpunkt on maandatud madala takistusega.
