Kuidas saab välistingimustes kasutatava kõrgepingekaitselüliti väljalangemiskaitse parandada õhuvoolu jaotamise ohutust

Abstraktne:Usaldusväärne rikkekaitse on õhujaotussüsteemide jaoks hädavajalik, eriti seal, kus trafod, haruliinid ja tööstuslikud toitejuhtmed puutuvad kokku ülekoormuse, lühiste, tuule, vihma ja temperatuurimuutustega. AnVälistingimustes kasutatava kõrgepinge kaitselüliti väljalangemiskaitsepakub praktilist kombinatsiooni liigvoolukaitsest ja nähtavast mehaanilisest isolatsioonist. Kujundanud ja valmistanudSangao, on see kaitseseade loodud kasutamiseks välistingimustes, kus töökindel rikke katkestamine ja lihtne hooldus on kriitilise tähtsusega.

Sisukord

1. Miks on välistingimustes kasutatava kõrgepingekaitselüliti väljalangemiskaitse oluline?
2. Kuidas väljalangetav kaitse töötab?
3. Millised on kaitselüliti põhifunktsioonid?
4. Milliste keskkonnatingimustega see toime tuleb?
5. Kus kasutatakse välistingimustes kasutatavat kõrgepingekaitselüliti kaitset?
6. Kuidas kvaliteedikontroll toote töökindlust parandab?
7. Mida peaksid ostjad väljalangeva kaitsme valimisel arvestama?
8. Korduma kippuvad küsimused

Miks on välistingimustes kasutatava kõrgepingekaitselüliti väljalangemiskaitse oluline?

Õhujaotusvõrgud töötavad keskkondades, kus elektriseadmed võivad kokku puutuda ettearvamatute koormuste, lühiste, tormide, tugeva tuule ja muude välistingimustega. Kiiresti eraldamata rike võib levida läbi jaotusvõrgu ja kahjustada trafosid, juhte, lüliteid ja muid kalleid seadmeid.

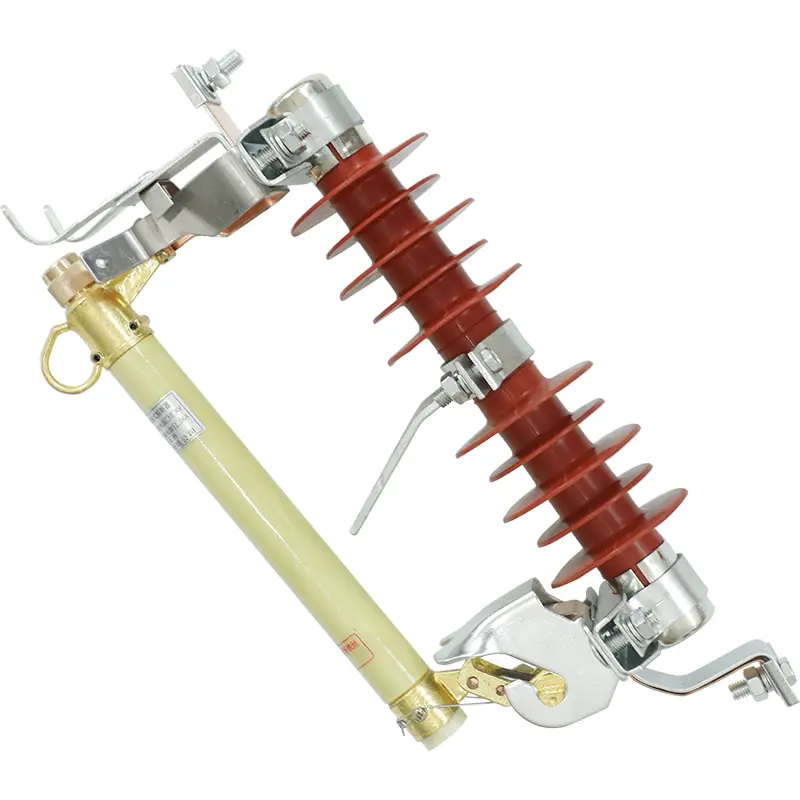

AnVälistingimustes kasutatava kõrgepinge kaitselüliti väljalangemiskaitsepakub nendele süsteemidele spetsiaalset kaitsepunkti. Kui liigne vool põhjustab kaitsmeelemendi sulamise, katkeb voolutee. Samal ajal langeb kaitsmekoost mehaaniliselt oma kontaktasendist eemale, luues nähtava õhupilu.

See elektrikatkestuse ja füüsilise isolatsiooni kombinatsioon pakub mitmeid praktilisi eeliseid:

• Kaitseb jaotustrafosid kahjustavate liigvoolutingimuste eest.
• Aitab isoleerida lokaliseeritud rikkeid õhuliinidel.
• Annab selgelt nähtava märguande kaitsme toimimisest.
• Toetab kiiremat rikete tuvastamist ja hooldust.
• Kasutab suhteliselt lihtsat mehaanilist tööpõhimõtet.
• Pakub praktilist kaitselahendust välise tehnotaristu jaoks.

Elektritöövõtjatele ja kommunaalteenuste hankemeeskondadele, kes otsivad akõrgepinge väljalangemise kaitsme tarnija, on nende omaduste mõistmine oluline pikaajalise kaitse toimimise hindamisel.

Kuidas väljalangetav kaitse töötab?

Väljalangeva kaitsme tööpõhimõte on lihtne, kuid väga tõhus. Kaitsmeelement kannab normaalset töövoolu, jäädes samal ajal korralikult valitud elektritingimustes puutumatuks. Kui ülekoormus- või rikkevool ületab kaitsmeelemendi kavandatud töötaseme, siis element sulab ja katkestab vooluringi.

Mehaaniline väljalangemise funktsioon muutub siis eriti oluliseks. Sangao konstruktsioonis on kasutatud vedruga lülitushooba ja pingutatud kaitsmekomplekti. Kui kaitsmeelement sulab, vabaneb mehaaniline pinge. Kaitsmeüksus liigub väljapoole ja alla, jättes pingestatud kontakti ja kaitsmetoru vahele nähtava füüsilise eraldumise.

See loob kaks olulist kaitsetulemust:

1. Elektrikatkestus:Sulanud kaitsmeelement katkestab voolutee.
2. Nähtav isolatsioon:Kaitsmetoru langeb tööasendist, võimaldades hoolduspersonalil kasutatavat kaitsepunkti hõlpsamini tuvastada.

Võrreldes kaitsekorraldustega, kus rikkis kaitsme võib jääda füüsiliselt oma algse kontaktasendi lähedale, võib positiivne väljalangemine muuta rikke tuvastamise kommunaalteenuste töötajate jaoks lihtsamaks.

Millised on kaitselüliti põhifunktsioonid?

Kvaliteetne väliskaitseseade peab ühendama elektrilise funktsionaalsuse mehaanilise tugevuse ja keskkonnakindlusega. Sangao välistingimustes kasutataval kõrgepingekaitselüliti väljalangemiskaitsel on mitu omadust, mis on mõeldud õhujaotuskeskkondadeks.

Nende funktsioonide kombinatsioon muudab seadme eriti sobivaks rakendustes, kus kaitse, nähtavus, hooldatavus ja mehaaniline vastupidavus on kõik olulised.

Milliste keskkonnatingimustega see toime tuleb?

Välistingimustes kasutatavad elektrikaitseseadmed peavad vaatamata muutuvatele keskkonnatingimustele usaldusväärselt töötama. Sangao avaldatud tooteteabe kohaselt on välistingimustes kasutatava kõrgepinge kaitselüliti väljalülituskaitse konstrueeritud vastavalt määratletud keskkonnatingimustele.

Need parameetrid on eriti olulised ostjate jaoks, kes töötavad välistingimustes levitamise projektidega. Enne hankimist peaksid insenerid alati kontrollima asukoha tegelikke tingimusi, süsteemi pinget, voolunõudeid, paigalduskonfiguratsiooni, kõrgust merepinnast ja kehtivaid kohalikke elektristandardeid, et tagada valitud seadmete õige määratlus.

Kus kasutatakse välistingimustes kasutatavat kõrgepingekaitselüliti kaitset?

Väljalangevate kaitsmete peamine eelis on selle võime pakkuda lokaliseeritud ülevoolukaitset, ilma et oleks vaja liiga keerulist kaitsekorraldust. See muudab selle kasulikuks mitme üldkulude levitamise stsenaariumi korral.

Pole-paigaldatud trafokaitse

Tehnopostidele paigaldatud jaotustrafod vajavad kaitset trafo või allavoolu ahelate rikete eest. Kõrgepinge küljele saab paigaldada väljalangeva kaitsme, et luua spetsiaalne kaitsepunkt. Tõsise liigvooluseisundi korral kaitse töötab ja eraldab mõjutatud trafo vooluvõrgust.

Maapiirkonna ja kaugliinide haruliinid

Pikad õhuliinid võivad sisaldada mitut harupunkti ja teenindada geograafiliselt hajutatud koormusi. Kaitse paigaldamine strateegilistesse kohtadesse aitab isoleerida lokaliseeritud probleemid, mitte lubada igal tõrkel mõjutada suuremat võrguosa.

Tööstuslikud jaotussööturid

Kaevandusrajatised, tootmisettevõtted ja muud tööstusettevõtted võivad alajaamade või jaotusseadmete varustamiseks kasutada sissetulevaid õhuliine. Sobivalt määratletud väljalülituskaitse võib pakkuda nendele sissetulevatele ahelatele primaarset lühise- ja ülevoolukaitset.

Outdoor Utility Infrastructure

Kuna seade on mõeldud välispaigaldamiseks, võib seda kaaluda tehnopostide ja muude avatud jaotuskohtade jaoks, kus kaitseseadmed peavad taluma keskkonnamõju, jäädes samas kontrollimiseks ja hoolduseks ligipääsetavaks.

Kuidas kvaliteedikontroll toote töökindlust parandab?

Mehaaniline järjepidevus on väljalangevate kaitsmete puhul eriti oluline, kuna elektriline kaitse on vaid üks osa selle funktsioonist. Kaitsme peab pärast kaitsmeelemendi sulamist ka mehaaniliselt töötama ettenähtud viisil.

Sangao väidab, et tema välisjaotusseadmete tootmine järgib ISO9001 kvaliteediraamistikku. Seda tüüpi kaitseseadmete tootmisprotsess hõlmab mehaanilise joondamise kontrolli, vedru pinge kalibreerimist ja pidevat voolu kontrollimist.

Hankemeeskondade puhul tuleks kvaliteedikontrolli hinnata mitmest aspektist:

• Elektriline jõudlus:Veenduge, et kaitsmeelement ja voolutugevus vastavad kavandatud süsteemile.
• Mehaaniline töö:Kontrollige pärast kaitsme töötamist usaldusväärset väljalangemist.
• Isolatsiooni struktuur:Kontrollige isolatsioonikomponentide terviklikkust ja vastupidavust.
• Terminali ühendus:Tagada sobivate juhtmete ühilduvus ja turvalised elektriühendused.
• Keskkonnasobivus:Sobitage toote töötingimused paigalduskohaga.
• Tootmise järjepidevus:Valige tootja, kellel on kehtestatud kontrolli- ja kvaliteedijuhtimisprotseduurid.

Need kaalutlused aitavad muuta põhikomponendi ostmise täielikuks kaitsesüsteemi otsuseks.

Mida peaksid ostjad väljalangeva kaitsme valimisel arvestama?

Välistingimustes kasutatava kõrgepingekaitselüliti väljalülituskaitsme valimisel ei tohiks lähtuda ainult hinnast. Esmalt tuleks hinnata elektrilist ühilduvust ja kasutustingimusi.

1. Süsteemi pinge:Kinnitage õhujaotusvõrgu nõutav nimipinge.
2. Praegune hinnang:Valige normaalse koormuse ja eeldatavate rikketingimuste jaoks sobiv kaitsmeelement.
3. Paigalduskeskkond:Hinnake temperatuuri, tuult, kõrgust, seismilisi tingimusi ja kokkupuudet ilmastikuga.
4. Trafo nõuded:Kui kasutatakse trafo kaitseks, kooskõlastage kaitsme omadused trafo võimsuse ja kaitsenõuetega.
5. Juhtide ühilduvus:Enne paigaldamist kontrollige klemmi konstruktsiooni ja juhtme mõõtmeid.
6. Hooldusnõuded:Mõelge, kas väljalangemise mehhanism tagab kohalikele hooldusmeeskondadele piisava nähtavuse ja juurdepääsetavuse.
7. Tootja võimekus:Hinnake tootmiskogemust, kvaliteedijuhtimist, testimisprotseduure ja tehnilist tuge.

Rahvusvahelistele ostjatele, kes otsivad aHiina kõrgepingekaitseseadmete tootja, Sangao pakub laia valikut kõrgepinge jaotustooteid, mis hõlmavad kaitset, lülitusi, isolatsiooni ja seotud rakendusi.

Korduma kippuvad küsimused

Mis on välistingimustes kasutatava kõrgepingekaitselüliti väljalangemiskaitse?

See on välistingimustes töötav kõrgepingekaitseseade, mis on ette nähtud liigse voolu katkestamiseks ja kaitsmekoostu füüsiliselt selle kontaktist eraldamiseks pärast kaitsmeelemendi töötamist. Seda kasutatakse tavaliselt trafode, haruliinide ja õhujaotusseadmete kaitsmiseks.

Miks kaitsme toru pärast riket alla kukub?

Väljalangemise toiming annab nähtava füüsilise signaali, et kaitsme on töötanud. Kui kaitsmeelement sulab, vabaneb mehaaniline pinge töösõlmes, võimaldades kaitsmeplokil allapoole liikuda ja tekitada õhupilu.

Kas seda kaitset saab kasutada posttrafode jaoks?

Jah. Poolustele paigaldatud jaotustrafod on seda tüüpi kaitseseadmete üks peamisi rakendusstsenaariume. Kui kaitse on õigesti valitud ja trafo ja jaotussüsteemiga kooskõlastatud, võib see pakkuda kõrgepingepoolset ülevoolukaitset.

Milliste välistingimuste jaoks on Sangao kaitsme mõeldud?

Avaldatud spetsifikatsioonid näitavad ümbritseva õhu töötemperatuuri -30°C kuni +40°C, maksimaalset tuulekiirust 35 m/s ja sobivust paigaldustele kuni 1000 m kõrgusel ilma tehase reguleerimiseta. Projekte, mis jäävad väljapoole neid tingimusi, tuleks enne hanke tegemist hinnata koos tootjaga.

Miks on nähtav isolatsioon hoolduseks kasulik?

Pärast kaitsme töötamist langeb kaitsme toru tavapärasest kontaktasendist eemale. See loob nähtava füüsilise õhukatkestuse, mis võib aidata hoolduspersonalil tõrkeotsingu ja süsteemi taastamise ajal tuvastada kasutatava kaitsepunkti.

Kuidas peaksid ostjad sobiva mudeli valima?

Ostjad peaksid hindama süsteemi pinget, nimivoolu, rikketingimusi, trafo võimsust, kui see on asjakohane, juhtmeühendusi, keskkonnatingimusi, paigalduskõrgust ja kohaldatavaid kohalikke standardeid. Enne lõplikku valikut on soovitatav saada tehniline kinnitus tootjaga.

Järeldus

AnVälistingimustes kasutatava kõrgepinge kaitselüliti väljalangemiskaitseon midagi enamat kui lihtne kaitsmeelement: see ühendab ühes praktilises lahenduses liigvoolukatkestuse, mehaanilise väljalangemise isolatsiooni, nähtava rikkeindikatsiooni ja välistingimustes kasutatava konstruktsioonikaitse. Õhujaotusvõrkude, posttrafode, maapiirkondade haruliinide ja tööstuslike toitejuhtmete jaoks võib korralikult projekteeritud seadme valimine aidata parandada seadmete kaitset ja lihtsustada rikete hooldust. Väljakujunenud tootmisvõimaluste ja kvaliteedikontrolli protseduuridega,Sangaovõib toetada kliente, kes otsivad töökindlaid kõrgepingejaotuskaitseseadmeid. Kui plaanite uut elektrijaotusprojekti või vajate olemasolevale võrgule sobivat lahendust,võtke meiega ühendustet arutada oma rakendusnõudeid, tehnilisi kirjeldusi ja hankevajadusi.
