Kas teate peamisi kaalutlusi küljele kinnitatud siseruumides tolmuimeja kaitselüliti paigaldamiseks?

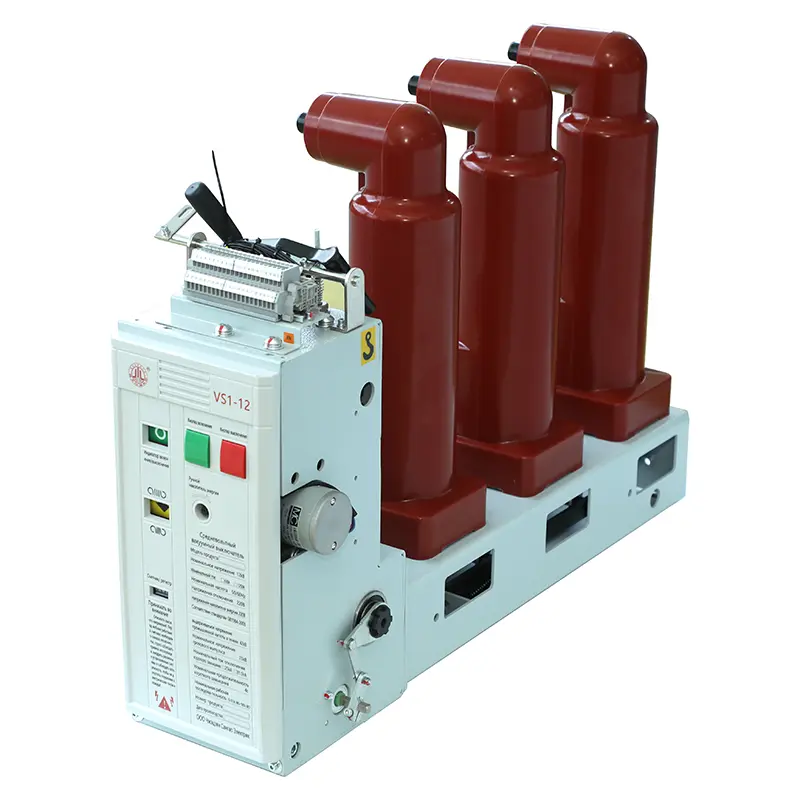

Toitesüsteemi põhikaitseseadmenaKüljele paigaldatud sisemehi vaakumkaitselülitimõjutab otseselt selle operatiivset ohutust ja eluiga. Ehituse etapis on hädavajalik järgida spetsifikatsioone rangelt ja keskenduda järgmistele aspektidele:

1. keskkonnamõju hindamine ja ettevalmistamine

Keskkonnavajadused: küljele paigaldatud siseruumides olevasse vaakumkaitselüliti paigalduskeskkond peab olema puhas, kuiv (suhteline õhuniiskus ≤ 85%, kondenseerumata), hästi ventileeritud ja tuleohtlike, plahvatusohtlike, söövitavate gaaside ja juhtiv tolmuta. Ümbritseva temperatuuri tuleb rangelt kontrollida lubatud vahemikus -5 ° C kuni +40 ° C. Kosmosereserv: tagage jaotuskapis piisavalt ruumi, et mahutada kaitselüliti mõõtmed, käsikäepidemevahemik (takistamata sulgemis-/avaoperatsioonid) ja määratud kaarte ohutuskauguse nõuded (vt tootejuhendit). Kapi uks peab olema hõlpsaks hooldamiseks täielikult avatav. Vundamendi ülevaatus: kinnitusklass peab olema turvaline, tasane ja tasane, piisava jäikuse ja tugevusega, et taluda kaitselüliti ja lühise jõudude mõju. Kapi struktuur peab olema deformatsioonivaba ja kinnitusaugud peavad olema täpselt joondatud.

2. täpne paigaldamine ja turvaline kinnitamine

Tõstmine ja käitlemine: kasutage sobivaid tõsteseadmeid ja käitlege kaitselüliti õrnalt, vältides liigset vibratsiooni ja mõju. Ärge tõstke ega tõmmake isoleervarda ega töökäepideme. Täpne positsioneerimine: lükake kaitselüliti korpus täpselt kinnitusrööpesse või sulgudesse, tagades, et see on täielikult joondatud kinnitusaukudega. Turvaline kinnitamine: kasutage polte, seibid ja lukustuselemendid (näiteks vedrukeperid ja lukustuspähklid), mis vastavad tootja spetsifikatsioonidele ja vastavad kindlaksmääratud pingutusmomendile, pingutades neid ühtlaselt ja diagonaalselt etappidel. Igasugune lõdvus suurendab vibratsiooni ja ohustamise ohutust.

3. Usaldusväärsed elektriühendused

Busbar/kaabli ühilduvus: ühendussiini- või kaabli spetsifikatsioonid peavad olema konstrueeritud nii, et see sobiks nimivoolu ja lühise vastupidavuse võimalusega kaitselüliti ning ühenduspinnad peavad olema siledad ja puhtad. Kontaktpinna ettevalmistamine: eemaldage ühendatud pindade oksiidikiht või mustus põhjalikult. Kontakttakistuse märkimisväärseks vähendamiseks ja oksüdeerumise vältimiseks rakendage helde koguse kvaliteetset juhtivat rasva (elektriühendi määr). Pöördemomendi juhtimine: see on ülioluline! Kasutage kalibreeritud pöördemomendi mutrivõtit, et pingutada kõik ühenduspoldid, sealhulgas sisend- ja väljundklemmides olevad need, mis on rangelt suunatud kaitselüliti tootja määratud pöördemomendi väärtusega. Liigne pingutamine võib põhjustada halba kontakti ja ülekuumenemist, samas kui üle pingutamine võib terminalid või niidid kahjustada.

4. töömehhanismi ülevaatus

Käsitsi töökontroll: koosKüljele paigaldatud sisemehi vaakumkaitselülitiTäielikult energiseeritud, teostage korduvalt aeglast käsitsi laadimist, sulgemist ja avamistoiminguid, et tagada sujuv ja paindlik töö, ilma kleepumise ega ebanormaalse müra puudumine ning täpne ja selge positsiooni näidustus (avatud/suletud/laadimine). Lisalüliti kinnitamine: kontrollige, kas lisalüliti sisse/väljalülitus (tavaliselt avatud/suletud) vastab täpselt pealüliti positsioonile ja et juhtmestik on õige ja turvaline.

5. installimisjärgne funktsionaalne kasutuselevõtmine

Isolatsioonitest: kasutage megoHMMeterit, mis sobib vastava pinge reitingu jaoksKüljele paigaldatud sisemehi vaakumkaitselülitipeamise vooluahela isolatsioonitakistuse testimiseks maapinnale ja faaside vahel, nagu on nõutud määrustega (nt põhiahel: 1000 V vahemik, ≥100MΩ). Mehaaniline omaduse mõõtmine (kui tingimused seda võimaldavad): soovitatav on kasutada spetsiaalseid instrumente parameetrite mõõtmiseks nagu avamine/sulgemisaeg, kiirus, kontakti avamine, ületreening, põrkeaeg, sünkroonsus jne (näiteks kontaktide avakaugus peaks olema tavaliselt vahemikus 8 ± 1 mm). Andmeid tuleks võrrelda tehase aruandega ja vastuvõetava kõrvalekalde piires. Koormuseta töö test: enne lõpliku võimsuse rakendamist teostage mitu elektritoimingut (sulgemine ja avamine), et uuesti kinnitada töö usaldusväärsus ja positsioonide näidu õigsus. Kaitse- ja signaali vooluahela kontrollimine: simuleerige signaale ühenduse loogika ja signaali edastamise täpsuse testimiseks kaitselüliti, releekaitseseadme ja keskse signaalsüsteemi vahel.
