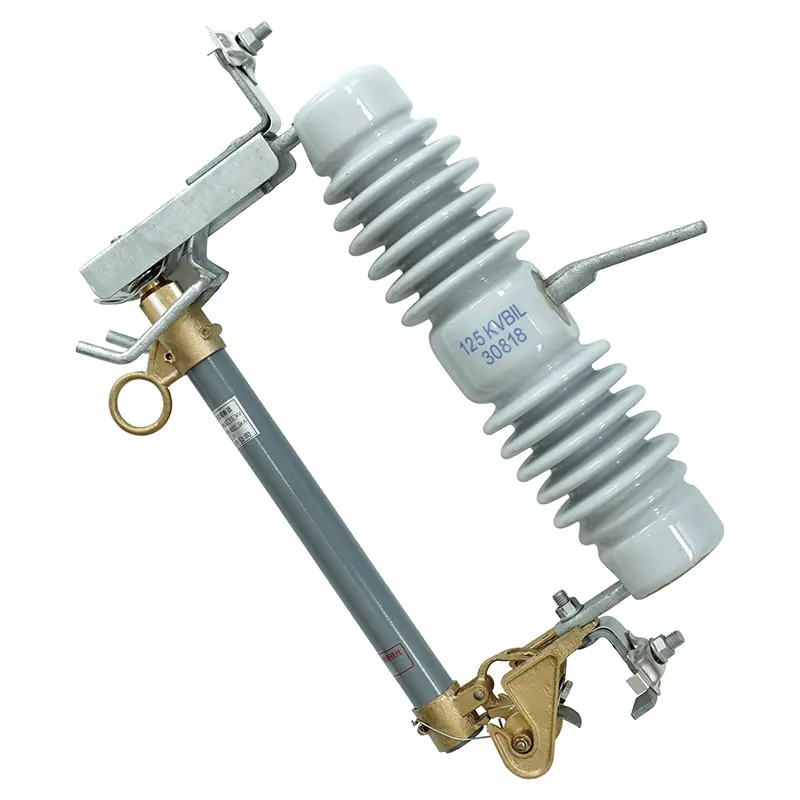

Lõigata kaitsme

Sangao vastupidavad väljalõigete kaitsmed on meie energiajaotussüsteemi oluline komponent, mis aitab kaitsta tundlikke ja kalleid seadmeid ning hoida neid elektrikatkestuste ajal ohutuna. Lõika kaitsme välja ja avatud on integreeritud. See seade saab trafo elektriliinist lahti ühendada hädaolukordades. See koosneb sulavast metallribast, mida toetab kahe klemmiklambri vahel isolaator. Rikekaitsevahendina on selle tööpõhimõte lihtne ja hõlpsasti installitav.

Kasutustingimused:

1. ümbritseva õhu temperatuur on vahemikus -40 ℃ kuni+40 ℃;

2. kõrgus ei tohi ületada 1000 meetrit; (Kohandamine on vajalik vahemaade üle, mis ületavad 1000 meetrit).

3. vahelduvvoolu toiteallika sagedus ei tohi ületada 100 Hz;

4. mehaaniline koormus ei tohi ületada nimiväärtust.

iseloomulik:

-Mall suurus, kerge kaal, lihtne transportida ja paigaldada; -Superior jõudlus, suur mehaaniline tugevus ja elektriliinide paranenud usaldusväärsus; -Küllane hüdrofoobsus ja plekikindlus; -Pikk tähtajaline vastupidavus vananemis- ja lekkejälgedele.

Kaitsmehoidja, polümeerkaitsmed

Suur tõsterõnga poldi pistik

Kaitsmeühenduse vooluvahemik: 1A kuni 100A

Rooma ja lekkekaugus: 12,6 tolli (319 millimeetrit)

Välja lõigatud kaitsme aitab kaitsta avalike energiabüroode (PUD) energiajaotussüsteemi, pakkudes lihtsat ja hõlpsasti asendatavat rikkekaitseseadet, mis takistab kallimate seadmete kahjustamise tõttu ülevoolu tõttu.

Kui sellised objektid nagu puuharud puutuvad kokku jaotusliinidega ja põhjustavad rike, puutudes kokku teiste liinide või maapinnaga, ilmneb ülevoolu. Ülevoolu sündmusel nõrgeneb kaitse järk -järgult, kuni see sulab, katkestades seeläbi voolu. Tulemuseks on osaline elektrikatkestus (loodetavasti) ja seejärel kahjustatakse läheduses asuvaid tundlikke (ja kalleid) seadmeid või enne ülesvoolu kaitseseadmete aktiveerimist ja probleem areneb kogukonna elektrikatkestuseks.

Välja lõigatud kaitsmed paigaldatakse tavaliselt kommunaalpostidele ja nende nimivõimsus talub avaliku piirkonna (PUD) teeninduspiirkonna erinevaid pingeid ja praeguseid tasemeid.

Välja lõigatud kaitsme koosneb isolaatorist ning ülemisest ja alumisest klemmidest. Ülemine klemm on ühendatud sisendi "kuum" põhijaotusjoonega ja alumine klemm on ühendatud trafoga. Kaitsme põhiosa on tavaliselt valmistatud keraamilisest või polümeermaterjalist, mis aitab vältida elektrilisi kaare. See on varustatud konkreetse suurusega metalltraadiga, mida nimetatakse "kaitsmeühenduseks". Ülevoolu korral sulab kaitsme, mis on kaitsme vahetatav osa. Kaitsme kere üla- ja alaosa on kaetud metallkatteplaatidega.

Kui vigane haru ebaõnnestub, põhjustab vool kaitsme "värava" avanemise. Enamikul juhtudel on tulemused kohutavad ... Kaitsmine pöörleb lihtsalt allapoole ja jääb pooleldi lahti, saates kohe liinitöötajatele rikkesignaali.

Mõnikord sulab kaitsme, eraldades pimestavaid välku ja kõlab sarnaselt püssist või auto tagasilöökidega. Mõned kaitselülitid on varustatud kaarekilbidega, et aidata potentsiaalseid sädemeid või kaare maha suruda. Mõned kaitsmed ei eraldu klemmidest, põhjustades katte oma kohale sulamise. Mõlemal juhul tuvastab PUD -süsteem elektrikatkestuse ja liini töötajad tormavad kohe sündmuskohale.

Pärast kahjustatud kaitsme leidmist kasutab vooluahela töötaja kahjustatud kaitsme jõudmiseks ja eemaldamiseks seadet nimega "Elav kepp". Enamikku kaitsmeid saab uuesti kasutada, asendades sisemised metalli komponendid. Elektrifitseeritud varda nimpinge on kõrgem ning uue kaitsme saab kinnitada ja panna kaitselüliti. Kui vooluring on puhastatud ja ohutuks peetud, saab vooluahela töötaja selle sulgemiseks kiiresti ümber pöörata ülemise terminali poole. Ülemine klemm on varustatud vedruga, mis aitab kaitsme oma kohale kinnitada.
